Aké sú rôzne typy poistných ventilov?

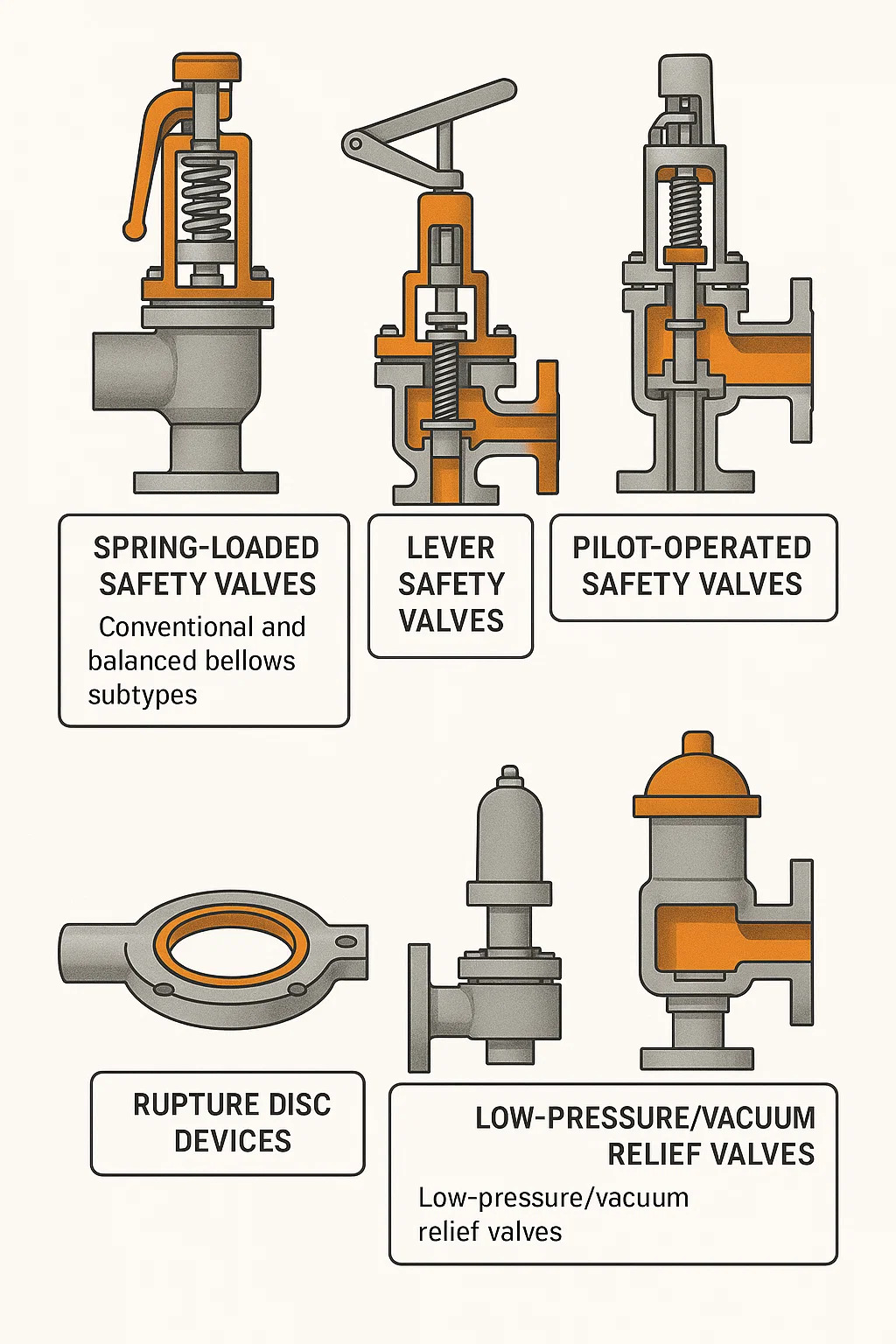

Bezpečnostné ventily sú kritické zariadenia na ochranu tlakových zariadení. Automaticky sa otvoria, keď tlak prekročí prednastavený limit, čím sa uvoľní médium (napríklad plyn alebo kvapalina), čím sa zabráni poškodeniu zariadenia alebo nebezpečenstvu. Na základe ich prevádzkovej metódy a štrukturálnych charakteristík sú hlavné typy:

1. Pružinové bezpečnostné ventily

Toto je najbežnejší a základný typ, ktorý využíva silu pružiny na pôsobenie proti vnútornému tlaku systému.
Princíp činnosti: Pri normálnom prevádzkovom tlaku pružina pritlačí kotúč ventilu tesne k sedlu ventilu, pričom zachováva tesnenie. Keď tlak v systéme stúpne nad nastavenú silu pružiny, kotúč ventilu sa zdvihne a médium začne vytekať.
Vlastnosti: Relatívne jednoduchá konštrukcia a vysoká spoľahlivosť.
Podtypy:
Konvenčné: Výtlačný protitlak priamo ovplyvňuje nastavený otvárací tlak.
Vyvážený vlnovec: Používa vlnovec, ktorý pôsobí proti účinku spätného tlaku na otvárací tlak ventilu a zabezpečuje presné otváranie aj pri meniacich sa protitlakoch.

2. Pákové bezpečnostné ventily

Tento typ poistného ventilu využíva kombináciu páky a protizávažia na zabezpečenie uzatváracej sily.
Princíp činnosti: K kotúču ventilu je pripojená páka a na druhom konci páky je zavesené pohyblivé protizávažie. Nastavením polohy protizávažia na páke je možné presne nastaviť otvárací tlak ventilu.
Vlastnosti: Pomerne objemná konštrukcia, často používaná vo veľkých zariadeniach, ako sú parné kotly, uľahčujúca ručné zdvíhanie ventilu pre pravidelné vypúšťanie (nazývané „ručné odkalovanie“ alebo „ručné odvzdušňovanie“). Menej používané v modernom priemysle ako typy s pružinou.

3. Pilotom ovládané bezpečnostné ventily

Tento typ využíva na ovládanie otvárania a zatvárania ventilu samotný systémový tlak, ktorý pozostáva z hlavného ventilu a malého ovládacieho zariadenia (pilotného ventilu).
Pracovný princíp: Riadiaci ventil najprv sníma tlak v systéme. Keď tlak dosiahne nastavenú hodnotu, pilotný ventil sa otvorí, čím sa uvoľní tlak v hornej časti hlavného ventilu, čo umožní, aby tlak v systéme zatlačil hlavný ventil do otvorenia a vykonal rozsiahly výtlak.
Vlastnosti:
Presnejšie otváranie: Tlak môže byť veľmi blízko k nastavenej hodnote pred otvorením.
Veľký výtlačný objem: Hlavný ventil môže byť veľmi veľký.
Vhodné pre vysokotlakové systémy: V porovnaní s pružinovými ventilmi môžu byť navrhnuté tak, aby boli kompaktnejšie pri zvládaní veľkých prietokov.

4. Zariadenia na roztrhnutie disku

Presne povedané, nejde o tradičný ventil, ale skôr o jednorazové zariadenie na uvoľnenie tlaku.
Pracovný princíp: Pozostáva z predkalibrovanej tenkej kovovej membrány (alebo nekovového materiálu) inštalovanej na nádobe. Keď tlak v nádobe dosiahne určitú hodnotu, membrána sa okamžite pretrhne a rýchlo sa uvoľní tlak.
Vlastnosti:
Extrémne rýchla odozva.
Jednorazové použitie: Po roztrhnutí sa musí vymeniť.
Možno použiť v kombinácii s poistnými ventilmi: Prietržný kotúč je umiestnený na vstupnej strane poistného ventilu, aby chránil poistný ventil pred koróziou alebo zabránil menším únikom.

5. Nízkotlakové/vákuové poistné ventily

Tieto bezpečnostné ventily sú špeciálne navrhnuté tak, aby chránili veľké nádoby, ako sú skladovacie nádrže, pred deformáciou alebo poškodením v dôsledku nadmerného tlaku alebo **vákua (extrémne nízky vnútorný tlak)**.
Pracovný princíp:
Uvoľnenie tlaku: Keď vnútorný tlak prekročí nastavenú hodnotu, ventil sa otvorí, aby sa uvoľnil vnútorný plyn.
Uvoľnenie vákua: Keď vnútorný tlak klesne pod atmosférický tlak (vytvorí vákuum), ventil sa otvorí, aby nasal vonkajší vzduch, čím sa vyrovná vnútorný a vonkajší tlak.
Vlastnosti: Protects the structural integrity of the storage tank and is typically used in low-pressure environments.
