Ako často je potrebné testovať bezpečnostné ventily?

Priama odpoveď: Ako často je potrebné testovať bezpečnostné ventily

Pre väčšinu priemyselných a komerčných aplikácií, poistné ventily by sa mali testovať aspoň raz za 12 mesiacov . Nie je to však univerzálne pravidlo. Skutočná požadovaná frekvencia závisí od odvetvia, prevádzkového prostredia, platných regulačných predpisov a konkrétneho typu používaného bezpečnostného ventilu. V prostredí s vysokým rizikom alebo vysokým cyklom môžu byť intervaly testovania krátke, napríklad každé tri až šesť mesiacov. V nízkorizikových, dobre monitorovaných systémoch niektoré regulačné rámce povoľujú intervaly až päť rokov – ale len vtedy, ak sú podporené zdokumentovanými hodnoteniami rizík a historickými údajmi o výkonnosti.

Krátka odpoveď je takáto: ak si nie ste istí, predvolene použite ročné testovanie. Tento interval spĺňa požiadavky väčšiny hlavných noriem vrátane ASME, API a mnohých národných bezpečnostných predpisov. Aby ste však skutočne ochránili svoje zariadenie, personál a svoje právne postavenie, musíte pochopiť úplný obraz toho, čo ovplyvňuje frekvenciu testovania – a čo sa stane, keď sa ventily netestujú podľa plánu.

Prečo? Bezpečnostný ventil Testovacia frekvencia nie je univerzálna

Bezpečnostné ventily sú zariadenia na uvoľnenie tlaku určené na ochranu systémov pred pretlakom – stavom, ktorý môže spôsobiť katastrofické zlyhanie zariadenia, požiare, výbuchy alebo úniky toxických látok. Pretože následky zlyhania sú také vážne, testovanie poistných ventilov je prísne regulované. Ale špecifické intervaly sú formované viacerými prekrývajúcimi sa faktormi.

Prevádzkové prostredie a typ média

Poistný ventil manipulujúci s čistou parou v dobre riadenej kotolni sa opotrebováva oveľa menej ako ventil, ktorý riadi korozívne chemikálie, plyny s obsahom častíc alebo viskózne kvapaliny. Keď je procesné médium agresívne alebo znečistené, ventily hromadia usadeniny, trpia koróziou alebo dochádza k rýchlejšiemu presakovaniu sedla. Za týchto podmienok nie je testovanie každých šesť mesiacov - alebo dokonca štvrťročne - nadmerné. Je to rozumná inžinierska prax.

Cykly tlaku a teploty v systéme

Ventily, ktoré podstupujú časté tlakové cykly – niekoľkokrát za rok sa otvárajú a znovu nasadzujú – sa opotrebúvajú na svojich tesniacich plochách rýchlejšie ako ventily, ktoré sa aktivujú len zriedka. Tepelné cyklovanie tiež spôsobuje únavu pružín a materiálov tela. Vysokocyklové ventily v spracovateľskom priemysle, ako je petrochemický priemysel alebo výroba energie, často vyžadujú častejšiu kontrolu, než je regulačné minimum.

Regulačná jurisdikcia a príslušné kódexy

Rôzne krajiny, štáty a odvetvia fungujú v rôznych regulačných rámcoch. To, čo vyhovuje norme riadenia bezpečnosti procesov OSHA, sa môže líšiť od požiadaviek podľa smernice EÚ o tlakových zariadeniach (PED), predpisov Spojeného kráľovstva PSSR 2000 alebo miestnych predpisov o kontrole kotlov. Vždy si overte, ktorá norma platí pre vaše konkrétne vybavenie a miesto.

Testovacie intervaly podľa odvetvia a štandardu

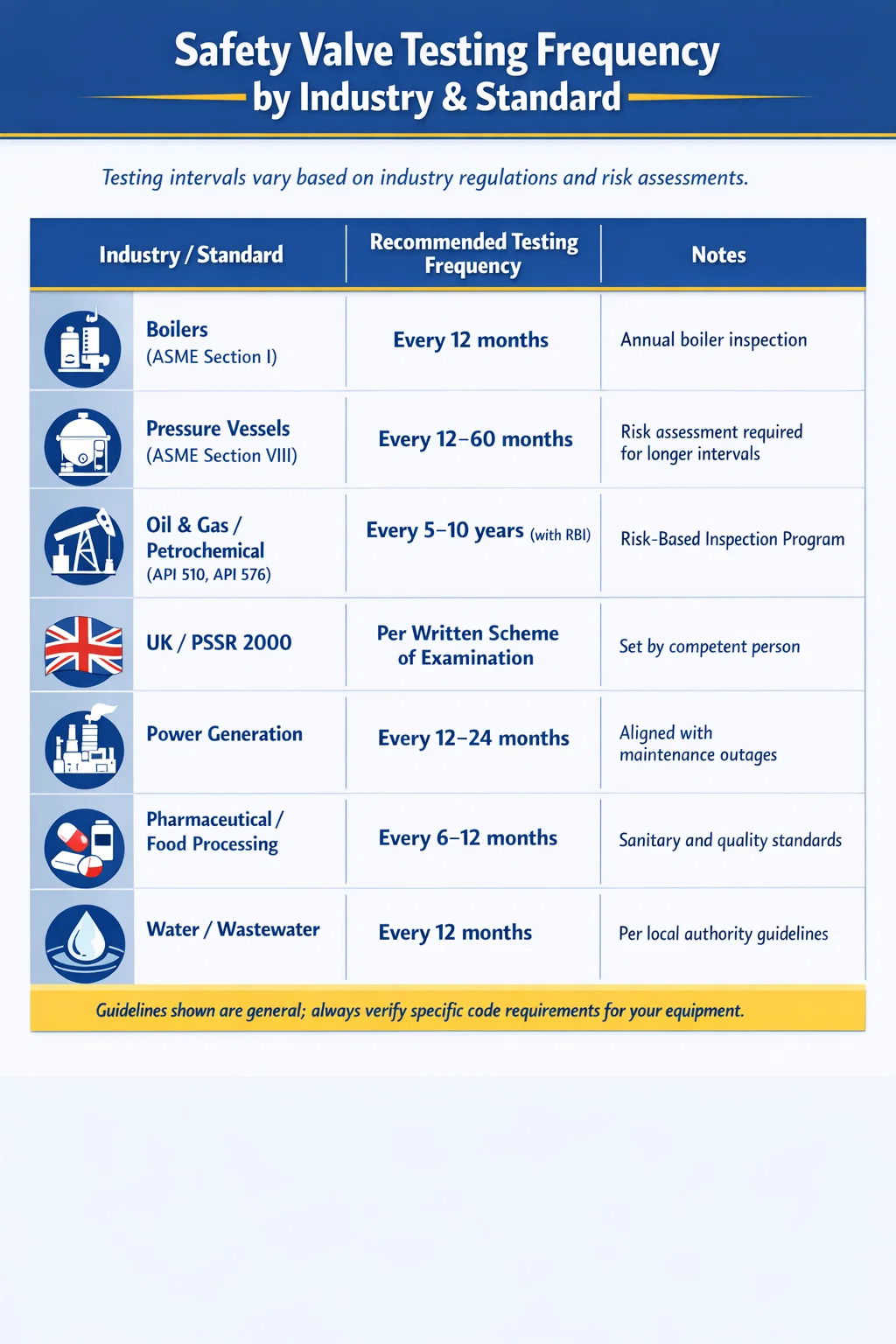

V tabuľke nižšie sú zhrnuté bežné požiadavky na frekvenciu testovania v hlavných odvetviach a regulačných rámcoch. Toto sú všeobecné pokyny – vždy si pozrite konkrétne vydanie normy, ktoré sa vzťahuje na vaše zariadenie.

Všimnite si, že sektor ropy a zemného plynu – kde je široko používaná metodika inšpekcie na základe rizika (RBI) – môže legálne predĺžiť testovacie intervaly na päť alebo dokonca desať rokov. Toto nie je nedbanlivosť. Ide o štruktúrovaný prístup založený na údajoch, ktorý využíva analýzu režimu zlyhania, historické záznamy o výkonnosti ventilov a monitorovanie v reálnom čase na odôvodnenie predĺžených intervalov pri zachovaní alebo zlepšení celkových výsledkov bezpečnosti.

Čo v skutočnosti hovoria normy ASME a API o frekvencii testovania

Dva z najčastejšie uvádzaných usmernení pre testovanie bezpečnostných ventilov sú ASME (Americká spoločnosť strojných inžinierov) a API (Americký ropný inštitút). Podrobné pochopenie ich požiadaviek pomáha objasniť, čo sa skutočne vyžaduje, a čo je jednoducho najlepší postup.

ASME kód kotla a tlakovej nádoby

ASME BPVC sekcia I (Power kotly) a sekcia VIII (Tlakové nádoby) sa týkajú bezpečnostných poistných ventilov. V prípade elektrických kotlov zákon vyžaduje, aby sa bezpečnostné ventily testovali aspoň raz ročne ako súčasť procesu kontroly kotla. Pre tlakové nádoby podľa oddielu VIII norma menej predpisuje intervaly a namiesto toho nariaďuje používateľom, aby dodržiavali odporúčania autorizovanej inšpekčnej agentúry (AIA) a výrobcu ventilu.

ASME tiež publikuje štandardy prostredníctvom svojej série PTC (Performance Test Codes) a NB (National Board) poskytuje usmernenia prostredníctvom NB-23 (National Board Inspection Code), ktorý zahŕňa kontrolu a testovanie zariadení na odľahčenie tlaku. NB-23 odporúča skúšobné intervaly nie dlhšie ako päť rokov pre väčšinu tlakových nádob , s kratšími intervalmi pre náročnejšie služby.

API 576 – Kontrola zariadení na uvoľnenie tlaku

API 576 je primárny štandard pre kontrolné postupy pretlakových ventilov v ropnom a petrochemickom priemysle. Poskytuje podrobné usmernenie o intervaloch kontrol na základe náročnosti servisu. Norma kategorizuje služby na čisté, stredné a ťažké, s odporúčanými intervalmi v rozmedzí od 10 rokov pre čisté, nekorozívne služby až po 2 roky alebo menej pre vážne alebo znečistenie.

API 576 tiež výslovne schvaľuje používanie programov RBI. V rámci správne implementovaného programu RBI zosúladeného s API 580 a API 581 môže byť interval kontroly pre poistný ventil predĺžený nad rámec štandardných odporúčaní – ale iba vtedy, ak je podporený zdokumentovanou analýzou rizík, ktorú posúdi a schváli kvalifikovaný inšpektor alebo technik.

API 510 – Kód inšpekcie tlakových nádob

API 510 upravuje priebežnú kontrolu prevádzkových tlakových nádob a odkazuje na API 576 pre kontrolu zariadení na odľahčenie tlaku. Posilňuje, že operátori musia viesť záznamy o všetkých testoch ventilov a že intervaly musia byť obhájiteľné na základe prevádzkovej histórie a servisných podmienok zariadenia.

Tri hlavné typy testov poistných ventilov a kedy sa každý používa

Nie všetky testy bezpečnostného ventilu sú rovnaké. Existujú tri primárne kategórie testovania a každá slúži na iný účel v rámci programu údržby.

Testovanie in-situ (na mieste).

Testovanie na mieste sa vykonáva, zatiaľ čo ventil zostáva nainštalovaný v systéme. Najbežnejšou metódou je manuálny test zdvihu, pri ktorom sa krátko stlačí testovacia páka ventilu, aby sa overilo, či sa kotúč voľne zdvihne a ventil sa môže otvoriť. Tento typ testu je rýchly, lacný a dá sa vykonať bez prepínania systému do režimu offline. Potvrdzuje však len, že sa ventil môže otvoriť — neoveruje nastavený tlak (tlak, pri ktorom sa ventil otvára) ani tlak opätovného dosadnutia.

Manuálne skúšky zdvihu sú vhodné ako kontrola medzi intervalmi, ale nemali by nahradiť úplné skúšanie na skúšobnej stolici. Mnohé kódy kotlov a požiadavky na poistenie špecifikujú manuálne testovanie výťahu každé tri až šesť mesiacov okrem ročného úplného testovania.

Bench testovanie (testovanie v obchode)

Testovanie na skúšobnom zariadení zahŕňa vyradenie bezpečnostného ventilu z prevádzky a jeho testovanie na vyhradenom testovacom stojane pomocou kalibrovaného zariadenia. Toto je zlatý štandard pre overenie bezpečnostného ventilu. Správna skúška na skúšobnej stolici potvrdí nastavený tlak, odkalenie (pokles tlaku pred opätovným usadením ventilu) a tesnosť sedla po opätovnom usadení. Každý ventil, ktorý sa neotvorí v rozmedzí ± 3 % svojho vyrazeného nastaveného tlaku – tolerancia špecifikovaná väčšinou noriem – sa musí nastaviť alebo vymeniť.

Testovanie na skúšobnej stolici tiež umožňuje dôkladnú vnútornú kontrolu: skúmanie disku, sedla, vedenia, pružiny a tela na koróziu, eróziu, praskliny alebo znečistenie. Ventil, ktorý prejde testom zdvihu, ale má skorodovanú pružinu alebo erodované sedlo, môže stále zlyhať pri skutočných podmienkach pretlaku — riziko, že úlovky na skúšobnej stolici a skúšanie na mieste nie.

Online testovanie s prenosným testovacím zariadením

Rastúci počet zariadení používa prenosné testovacie systémy ventilov – zariadenia, ktoré aplikujú riadenú silu na vreteno ventilu na simuláciu zdvíhacej sily tlaku v systéme, čo umožňuje overenie nastaveného tlaku bez skutočného natlakovania ventilu na jeho nastavenú hodnotu. Tieto systémy, ako napríklad tie, ktoré používajú online testovaciu metódu TREVITEST alebo Furmanite, sú obzvlášť cenné pre systémy, ktoré nemožno z dôvodu údržby odpojiť.

Regulačné orgány čoraz viac akceptujú online testovanie, ak sa vykonáva podľa overených postupov. Je to bežné najmä v odvetviach s nepretržitým procesom, ako sú chemické závody a rafinérie, kde odstávky systému nie sú časté a drahé. Online testovanie má však stále obmedzenia: nedokáže posúdiť vnútorný stav, tesnosť sedadla alebo tlak na opätovné sedenie s rovnakou istotou ako testovanie na skúšobnej stolici.

Faktory, ktoré môžu skrátiť alebo predĺžiť váš testovací interval

Či by mal byť interval testovania kratší alebo dlhší ako základná hodnota, závisí od kombinácie technických a prevádzkových faktorov. Tu je praktický rozpis najdôležitejších úvah.

Faktory, ktoré zvyčajne skracujú testovacie intervaly

• Procesné médium, ktoré je korozívne, kyslé, zásadité alebo obsahuje pevné častice
• Vysokoteplotná prevádzka (nad 300 °C / 572 °F), ktorá urýchľuje uvoľnenie pružiny a opotrebovanie sedadla
• História častých aktivácií ventilu – ventil, ktorý sa za posledný rok otvoril trikrát alebo viackrát, si vyžaduje väčšiu pozornosť
• Zlyhania predchádzajúcich testov: každý ventil, ktorý zlyhal pri poslednom teste, by mal byť zaradený do častejšieho plánu
• Ventily chrániace životne dôležité systémy (obývané budovy, nemocnice, školy)
• Regulačné mandáty od poisťovateľov alebo miestnych úradov, ktoré stanovujú kratšie intervaly ako základný štandard
• Vek zariadenia: ventily staršie ako 10–15 rokov sa zvyčajne ľahšie odchyľujú od nastaveného tlaku

Faktory, ktoré môžu podporiť predĺžené testovacie intervaly

• Čisté, nekorozívne procesné médiá (ako suchá para, dusík alebo prístrojový vzduch)
• Nízkoteplotný a nízkotlakový servisný priestor v rámci konštrukčnej obálky ventilu
• Konzistentná, zdokumentovaná história absolvovania testov bez úprav počas viacerých cyklov
• Nepretržité online monitorovanie (tlakové vysielače, monitorovanie akustických emisií), ktoré poskytuje údaje o výkone v reálnom čase
• Formálne implementovaný a treťou stranou overený program Risk-Based Inspection (RBI).
• Ventily kvalitnej konštrukcie od renomovaných výrobcov s dlhodobo overenými výkonovými údajmi

Je potrebné zdôrazniť, že predĺženie intervalu si vždy vyžaduje zdokumentované odôvodnenie. Inšpektor alebo manažér zariadenia, ktorý predĺži interval testovania bezpečnostného ventilu bez zdokumentovaných dôkazov na podporu tohto rozhodnutia, vytvára značnú zodpovednosť – pre zariadenie aj pre nich samotných.

Čo sa stane, keď sa bezpečnostné ventily netestujú podľa plánu

Dôsledky vynechania alebo oneskorenia testov bezpečnostných ventilov siahajú od regulačných pokút až po katastrofické nehody. Pochopenie týchto výsledkov posilňuje, prečo nie sú rozvrhy testovania voliteľné.

Drift ventilu a nastavená odchýlka tlaku

V priebehu času pružiny strácajú napätie v dôsledku tepelných cyklov a únavy. Poistný ventil, ktorý bol pri inštalácii správne nastavený na otváranie pri 150 psi, sa môže posúvať a otvárať pri 130 psi (spôsobuje zbytočné procesné straty) alebo 170 psi (umožňuje nebezpečný pretlak pred uvoľnením). Zistili to štúdie populácie priemyselných bezpečnostných ventilov 10 % až 30 % netestovaných ventilov sa nachádza mimo ich prípustnej tolerancie nastaveného tlaku pri konečnom testovaní — značná miera zlyhania pre zariadenie kritické z hľadiska bezpečnosti.

Netesnosť sedadla a varte

Ventil, ktorého sedlo bolo poškodené koróziou, eróziou alebo nesprávnym opätovným usadením, môže neustále unikať pod nastavený tlak – stav nazývaný „varenie“. Aj keď samo dusenie nie je vždy bezprostredne nebezpečné, predstavuje stratené procesné médium, emisie do životného prostredia (obzvlášť dôležité pre plynové alebo výparové služby) a včasné varovanie, že bol narušený kontakt ventilu so sedlom. Neliečený ventil môže prejsť do úplného zlyhania.

Zaseknuté otvorené alebo zaseknuté ventily

Ventil, ktorý nebol testovaný alebo prevádzkovaný dlhší čas, môže spôsobiť koróznu väzbu medzi kotúčom a sedlom (zaseknutý zatvorený) alebo medzi vedením a telom (zaseknutý otvorený). Zaseknutý ventil neposkytuje žiadnu ochranu proti pretlaku. Zaseknutý otvorený ventil spôsobuje nepretržitú stratu produktu a potenciálne nebezpečné prevádzkové podmienky. Oba scenáre sú priamym výsledkom nedostatočného testovania a údržby.

Regulačné a poistné dôsledky

Zariadenia, u ktorých sa zistilo, že pracujú s oneskorenými testami bezpečnostných ventilov, čelia možnému vynucovaciemu opatrenia zo strany regulačných orgánov, ako je OSHA (podľa štandardu PSM pre vysoko nebezpečné chemikálie), štátne orgány na kontrolu kotlov alebo Národná rada. Dôsledky môžu zahŕňať príkazy na povinné odstavenie, pokuty a v prípade incidentu aj potenciálnu trestnú zodpovednosť za správu zariadení. Poistné zmluvy pre priemyselné zariadenia tiež zvyčajne vyžadujú preukázanie aktuálnych záznamov o skúške bezpečnostného ventilu – uplynutý skúšobný plán môže zrušiť krytie presne v momente, keď je to najviac potrebné.

Vytvorenie programu testovania a údržby poistných ventilov

Testovací interval má zmysel len vtedy, keď je začlenený do širšieho programu. Robustný program údržby bezpečnostného ventilu obsahuje nasledujúce prvky.

Kompletný register ventilov

Každý bezpečnostný ventil vo vašom zariadení by mal byť katalogizovaný v registri ventilov, ktorý obsahuje: číslo štítku, umiestnenie, servis, veľkosť vstupu a výstupu, nastavený tlak, konštrukčný kód, výrobca, model, dátum posledného testu, ďalší plánovaný test a históriu testov. Bez úplného registra nie je možné zistiť, ktoré ventily sú určené na testovanie a ktoré boli prehliadnuté.

Kvalifikovaný personál pre kontrolu a testovanie

Testovanie poistného ventilu musí vykonávať kvalifikovaný personál alebo pod jeho dohľadom. V mnohých jurisdikciách to znamená inšpektora s certifikáciou Národnej rady alebo autorizovanú inšpekčnú agentúru. Použitie nekvalifikovaných technikov na testovanie bezpečnostných ventilov je nielen riskantné – môže to spôsobiť, že výsledky testov budú právne neplatné na regulačné účely.

Kalibrované testovacie zariadenie

Stolové testovacie stojany musia používať kalibrované tlakomery nadväzujúce na národné normy (ako je NIST v Spojených štátoch). Kalibračné záznamy pre testovacie zariadenie by sa mali uchovávať spolu so záznamami o testoch ventilov. Presný test s použitím nekalibrovaného meradla nie je presný test – a neobstojí v regulačnej kontrole.

Podrobné záznamy o skúškach a dokumentácia o likvidácii

Každý test musí byť zdokumentovaný s dátumom, identitou testera, aktuálnym nastaveným tlakom, nastaveným tlakom ako doľava (po akomkoľvek nastavení), použitým testovacím zariadením a dispozíciou (vrátené do prevádzky, opravené alebo vymenené). Tieto záznamy tvoria historickú databázu, ktorá odôvodňuje budúce rozhodnutia o intervaloch a preukazuje súlad s predpismi. Záznamy by sa mali uchovávať počas životnosti zariadenia nielen pre najnovší testovací cyklus.

Stratégia náhradných ventilov

Pre kritické aplikácie mnohé zariadenia udržiavajú rezervu vopred otestovaných náhradných ventilov. Po odstránení ventilu na testovanie na skúšobnom zariadení sa okamžite nainštaluje vopred otestovaný náhradný diel, čím sa eliminuje akékoľvek obdobie, keď chránený systém funguje bez funkčného odľahčovacieho zariadenia. Táto prax je obzvlášť cenná v nepretržitých prevádzkach, kde aj krátke nechránené intervaly predstavujú značné riziko.

Inšpekcia založená na riziku: Inteligentnejší prístup k intervalom testovania

Risk-Based Inspection (RBI) je metodológia, ktorá využíva kvantitatívnu alebo kvalitatívnu analýzu rizík na stanovenie priorít a plánovanie kontrolných činností. Namiesto aplikovania pevného intervalu na všetky ventily rovnako – bez ohľadu na ich stav, servis alebo kritickosť – RBI prideľuje kontrolné zdroje tam, kde je riziko zlyhania najvyššie.

V rámci RBI môže byť bezpečnostný ventil v čistej, nízkotlakovej prevádzke s bezchybnou 15-ročnou históriou testovania naplánovaný na testovanie každých päť rokov. Medzitým môže byť ventil v korozívnom vysokotlakovom prevádzke s anamnézou netesnosti sedla umiestnený v šesťmesačnom intervale. Celková pracovná záťaž inšpekcií môže byť podobná – ale rizikový profil zariadenia sa podstatne zlepšil, pretože zdroje sú nasmerované tam, kde na nich najviac záleží.

API 580 a API 581 poskytujú primárny rámec pre RBI v ropnom, plynárenskom a chemickom priemysle. Implementácia vyhovujúceho programu RBI si zvyčajne vyžaduje: systematické hodnotenie rizika všetkých zariadení obsahujúcich tlak, analýzu pravdepodobnosti zlyhania založenú na mechanizmoch degradácie, analýzu následkov zlyhania založenú na potenciáli nebezpečnosti obsiahnutej tekutiny a priebežnú kontrolu a aktualizáciu skóre rizika, keď budú k dispozícii nové údaje z inšpekcií.

RBI nie je spôsob, ako znížiť bezpečnosť – je to spôsob, ako zachovať alebo zlepšiť bezpečnosť pri efektívnejšom využívaní zdrojov inšpekcií. Zariadenia, ktoré správne implementovali RBI, často hlásia menej neočakávaných porúch ventilov a lepšiu celkovú integritu tlakového systému ako tie, ktoré sa spoliehajú len na programy s pevnými intervalmi.

Bežné chyby v programoch testovania poistných ventilov

Dokonca aj dobre mienené programy údržby spadajú do predvídateľných pascí. Toto sú najčastejšie chyby, ktoré podkopávajú účinnosť plánov testovania poistných ventilov.

• Zaobchádzanie s ručným zdvihovým testom ako s náhradou za testovanie na lavici. Test zdvihu vám povie, že ventil sa môže otvoriť. Nehovorí vám nič o presnosti nastaveného tlaku, vnútornom stave alebo správaní pri opätovnom usadení.
• Zlyhanie pri aktualizácii testovacích intervalov po zmenách procesu. Ak sa tlak, teplota alebo médium vášho systému od poslednej kontroly intervalov zmenili, váš plán testovania už nemusí byť vhodný.
• Ignorovanie ventilov, ktoré sa nikdy neaktivovali. Ventil, ktorý sa nikdy neotvoril, nemusí byť nevyhnutne spoľahlivý – môže byť zatvorený v dôsledku korózie alebo znečistenia. Dlho spiace chlopne si často vyžadujú väčšiu kontrolu, nie menšiu.
• Použitie rovnakého intervalu pre všetky ventily bez ohľadu na servis. Aplikácia paušálneho 12-mesačného plánu na každý ventil v rôznorodom zariadení ignoruje skutočné rozdiely v riziku a kritickosti.
• Slabá správa záznamov. Strata alebo zlyhanie dokumentácie testovacích záznamov eliminuje historický základ pre intervalové rozhodnutia a vytvára regulačné riziko.
• Oneskorenie testovania z dôvodu výrobného tlaku. Prevádzkové pohodlie by nikdy nemalo prevážiť nad plánmi testovania bezpečnostného ventilu. Odklady musia byť formálne zhodnotené a zdokumentované, nie jednoducho prehliadané.

Praktický kontrolný zoznam na kontrolu plánu testovania bezpečnostného ventilu

Ak kontrolujete alebo vytvárate program testovania bezpečnostných ventilov, prepracujte sa podľa tohto kontrolného zoznamu, aby ste sa uistili, že vaše intervaly a postupy sú obhájiteľné a účinné.

1. Identifikujte všetky bezpečnostné ventily vo vašom zariadení a overte, či je každý zahrnutý vo vašom systéme riadenia údržby.
2. Potvrďte, ktorý regulačný štandard alebo kód sa vzťahuje na každý ventil na základe jeho služby, umiestnenia a konštrukčnej klasifikácie.
3. Skontrolujte podmienky procesu (médium, tlak, teplotu) pre každý ventil a posúďte, či je aktuálny interval vhodný pre danú závažnosť servisu.
4. Skontrolujte historické záznamy testov pre každý ventil – každý ventil s históriou posunu, zlyhania alebo nastavenia potrebuje v budúcnosti kratší interval.
5. Overte si, že personál vykonávajúci testy má príslušnú kvalifikáciu a že testovacie zariadenie je v rámci svojho kalibračného okna.
6. Potvrďte, že záznamy o testoch sú úplné, bezpečne uložené a prístupné pre regulačnú kontrolu.
7. Identifikujte všetky ventily, ktorých termín skúšky už uplynul, a vytvorte plán nápravných opatrení so zdokumentovaným hodnotením rizika pre akékoľvek odklady.
8. Ak vaše zariadenie funguje v rámci programu RBI, overte si, že intervaly bezpečnostného ventilu boli začlenené do hodnotenia RBI a či sa intervaly kontrolujú vždy, keď sa podmienky procesu alebo stav zariadenia výrazne zmenia.
9. Obráťte sa na svojho poisťovateľa a/alebo autorizovanú inšpekčnú agentúru, aby potvrdili, že váš testovací program spĺňa ich požiadavky – nielen minimálny regulačný limit.
