Čo je D-4 v poistnom ventile?

Čo znamená D-4 v a Bezpečnostný ventil — Priama odpoveď

V súvislosti s poistným ventilom D-4 sa týka špecifického označenia otvoru definovaného normami ASME (American Society of Mechanical Engineers). , najmä podľa ASME sekcie I a sekcie VIII a ďalej prevzaté normou API 526. Písmeno „D“ označuje kategóriu veľkosti otvoru, zatiaľ čo prípona „-4“ – používaná v určitých konvenciách pomenovania podľa výrobcu alebo odkazujúcich sa na API – môže označovať variáciu alebo podtyp v rámci tejto triedy otvoru, čo niekedy odráža priemer otvoru sedla alebo priemer otvoru, párovanie veľkosti vstupu špecifického pre model, variant modelu D alebo rozsah výrobcu.

Štandardný otvor D v API 526 má a efektívna prietoková plocha 0,110 štvorcových palcov (71 mm²) . Nachádza sa medzi menším otvorom C (0,071 in²) a väčším otvorom E (0,196 in²), čo z neho robí jednu z najčastejšie špecifikovaných veľkostí otvoru pre aplikácie so stredným prietokom v petrochemickom a spracovateľskom priemysle. Keď výrobca k tomuto označeniu pripojí „-4“, zvyčajne to označuje špecifickú veľkosť vstupnej príruby alebo variant tlakovej triedy – napríklad teleso otvoru D s 1-palcovým vstupom a 2-palcovým výstupom (konfigurácia 1×2) dimenzované na špecifickú tlakovú triedu ASME.

Pochopenie tohto označenia je rozhodujúce pri výbere, kúpe alebo výmene pretlakového ventilu (PRV) alebo bezpečnostného poistného ventilu (SRV), pretože nesprávna veľkosť otvoru priamo ovplyvňuje schopnosť ventilu uvoľniť tlak dostatočne rýchlo na ochranu zariadenia pred pretlakovými udalosťami.

Vysvetlenie systému označenia otvorov ASME a API

Aby ste plne porozumeli tomu, čo znamená D-4, musíte pochopiť, ako funguje označenie otvorov v priemysle bezpečnostných ventilov. Rámec štandardizácie ASME a API priraďuje písmená abecedy štandardizovaným oblastiam toku ústia. Tieto písmená prebiehajú od D do T (s niektorými vynechanými písmenami), pričom každé predstavuje postupne väčšiu efektívnu prietokovú plochu.

Štandard API 526 – s názvom „Oceľové tlakové poistné ventily s prírubou“ – je primárny dokument, ktorý upravuje veľkosť otvoru a konfiguráciu ventilov pre prírubové bezpečnostné ventily používané v ropných rafinériách a príbuzných odvetviach. Norma stanovuje oblasť otvoru, veľkosti tela, menovité tlaky a požiadavky na materiál. Každý hlavný výrobca bezpečnostných ventilov – vrátane Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Leser, Spirax Sarco a Neles – navrhuje svoje produktové rady okolo týchto označení otvorov API 526, aby sa zabezpečila zameniteľnosť.

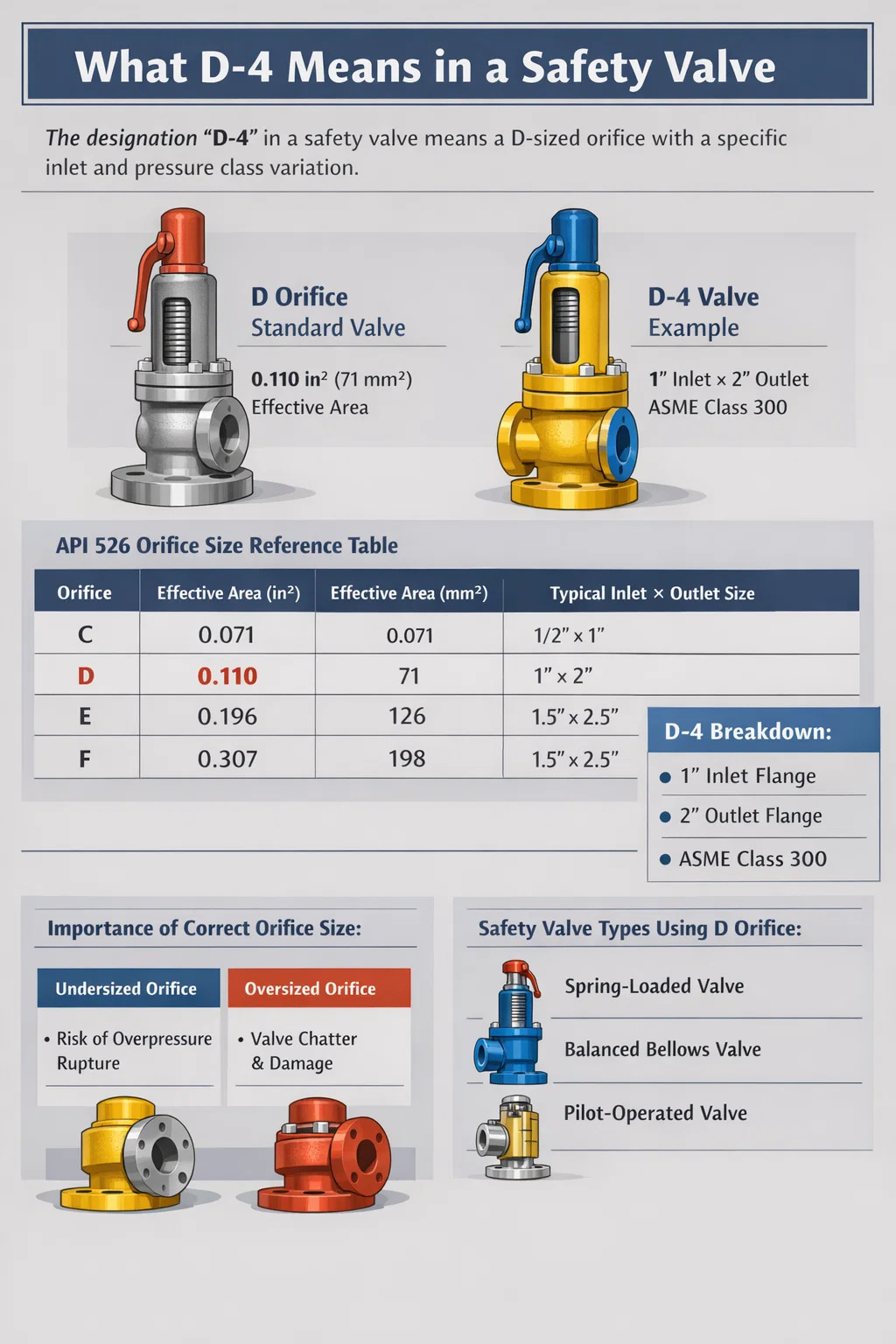

Referenčná tabuľka štandardných veľkostí otvorov API 526

Číselná prípona (napríklad "-4"), ktorá niekedy nasleduje za písmenom otvoru v katalógoch výrobcov, nepochádza zo samotného API 526. Namiesto toho odzrkadľuje kódovanie špecifické pre výrobcu pre triedu tlaku, menovité hodnoty vstupnej/výstupnej príruby alebo generáciu modelu. Niektorí výrobcovia napríklad používajú príponu na označenie, že teleso ventilu je určené pre príruby ASME triedy 300 a nie triedy 150 – rozdiel, ktorý je mimoriadne dôležitý pri vyšších prevádzkových tlakoch. Iní ho používajú na odlíšenie bežného poistného ventilu od vyváženého vlnovcového alebo pilotom ovládanej verzie v rámci rovnakej rodiny clon.

Ako veľkosť otvoru priamo ovplyvňuje výkon bezpečnostného ventilu

Otvor je jediný komponent vo vnútri bezpečnostného ventilu, ktorý najviac definuje výkon. Je to najužší bod, cez ktorý musí prechádzať odľahčovacia kvapalina, a jeho plocha určuje maximálny prietok, ktorý môže ventil vypustiť pri danom tlakovom rozdiele. Výber nesprávneho otvoru – či už je príliš malý alebo zbytočne veľký – má vážne prevádzkové a bezpečnostné dôsledky.

Poddimenzovaný otvor: Riziko pretlaku

Ak je otvor príliš malý na požadovanú uvoľňovaciu kapacitu, poistný ventil nemôže vypúšťať kvapalinu dostatočne rýchlo, keď dôjde k pretlaku. Tlak v systéme bude naďalej stúpať nad povolený limit akumulácie. Podľa ASME sekcie VIII je maximálna povolená akumulácia pre jeden poistný ventil chrániaci tlakovú nádobu 10 % nad maximálny povolený pracovný tlak (MAWP) pre nepožiarne prípady a 21 % pre požiarne prípady. Ak otvor ventilu nedokáže zvládnuť požadovaný prietok v rámci tohto akumulačného pásma, nádobe hrozí prasknutie, ktoré môže byť katastrofálne – uvoľnenie toxických, horľavých alebo vysokotlakových kvapalín do prostredia.

Príliš veľký otvor: chvenie a nestabilita

Otvor, ktorý je výrazne väčší, ako je potrebné, spôsobuje iný, ale rovnako vážny problém: brblanie. Keď je prevádzkový tlak blízko nastavenému tlaku, ale požadovaný prietok je oveľa menší ako menovitá kapacita ventilu, ventil sa nakrátko otvorí, uvoľní malý výron tekutiny, stratí zdvih disku, zaklapne sa a okamžite sa znova cyklicky otvorí. Toto rýchle búchanie – niekedy sa vyskytujúce desiatky krát za minútu – rýchlo eroduje sedlo ventilu a kotúč. Cvakajúci poistný ventil sa môže zničiť v priebehu niekoľkých hodín a po poškodení sedacích plôch bude neustále presakovať. Veľkosť dýzy je špecificky vhodná, ak vypočítaná požadovaná odľahčovacia kapacita spadá do jej rozsahu – nielen preto, že ide o bežnú veľkosť.

Vzorec prietokovej kapacity pre bezpečnostné ventily

Pre plyn a paru sa požadovaná plocha otvoru vypočíta pomocou nasledujúceho vzorca ASME/API:

• A = W / (C × K × P₁ × √ (M / T × Z))
• Kde A = požadovaná efektívna plocha vypúšťania (v²)
• W = požadovaná odľahčovacia kapacita (lb/h)
• C = plynová konštanta založená na pomere špecifických teplôt
• K = koeficient vypúšťania (zvyčajne 0,975 pre certifikované ventily)
• P₁ = uvoľnenie tlaku v psia (nastavený tlak × 1,1 14,7 pre 10 % akumuláciu)
• M = molekulová hmotnosť plynu, T = absolútna teplota (°R), Z = faktor stlačiteľnosti

Po vypočítaní požadovanej plochy inžinier vyberie ďalšiu štandardnú veľkosť otvoru API, ktorá je rovnaká alebo väčšia ako vypočítaná plocha. Ak výpočet poskytne požadovanú plochu 0,095 in², otvor D (0,110 in²) by bol správny výber. Ak je výsledkom výpočtu 0,115 in², clona D je nedostatočná a treba zvoliť clonu E (0,196 in²).

Typy poistných ventilov, ktoré používajú otvor D

Označenie dýzy sa vzťahuje na viacero typov poistných ventilov, z ktorých každý je navrhnutý pre iné prevádzkové podmienky. Pochopenie, ktorý typ ventilu je vhodný pre vašu aplikáciu, je rovnako dôležité ako výber správnej veľkosti otvoru.

Konvenčné pružinové bezpečnostné ventily

Najpoužívanejší dizajn, tieto ventily sa spoliehajú na pružinu, ktorá drží kotúč proti sedlu, kým tlak v systéme nedonúti kotúč otvoriť. Konvenčný poistný ventil s otvorom je bežne špecifikovaný pre parnú prevádzku v kotloch, systémoch stlačeného vzduchu a zariadeniach na spracovanie plynu s relatívne stabilným protitlakom (pod 10 % nastaveného tlaku). Sila pružiny je kalibrovaná na nastavený tlak; akonáhle vstupný tlak dosiahne nastavenú hodnotu, kotúč sa zdvihne a kvapalina preteká cez otvor D otvoru. Emerson Crosby Series 900 a Farris 2600 Series sú dobre známymi príkladmi vyrábanými s konfiguráciami otvorov D.

Vyvážené vlnovcové bezpečnostné ventily

Tieto ventily obsahujú vlnovcovú zostavu, ktorá izoluje pružinu od výstupnej strany, vďaka čomu je nastavený tlak nezávislý od protitlaku. Vlnovcový ventil s vyváženým otvorom je vhodný, keď superponovaný alebo vytvorený spätný tlak presahuje 10 % nastaveného tlaku – napríklad v poľných zberačoch, kde sa do spoločného zberača vypúšťa viacero ventilov. Bez vlnovca by premenlivý protitlak spôsobil posun nastavenej hodnoty, čo by mohlo brániť otvoreniu ventilu pri správnom tlaku alebo spôsobiť jeho predčasné otvorenie.

Pilotne ovládané pretlakové ventily

Pilotne ovládané ventily používajú malý riadiaci ventil na snímanie tlaku v systéme a ovládanie väčšieho hlavného ventilu. Môžu fungovať až do 98 % nastaveného tlaku bez úniku – v porovnaní s približne 90–92 % v prípade pružinových ventilov – vďaka čomu sú ideálne pre systémy, ktoré fungujú blízko svojich konštrukčných limitov. Veľkosť otvoru D je menej bežná v pilotne ovládaných ventiloch, pretože tieto konštrukcie sú všeobecne preferované pre aplikácie s väčším prietokom, ale sú dostupné pre aplikácie vyžadujúce tesné uzatvorenie v kombinácii s presnou reguláciou tlaku v menších prietokoch.

D Aplikácie poistných ventilov s clonou v priemysle

Otvor D je jedným z najmenších otvorov bezpečnostného ventilu s prírubou v norme API 526, čo ho umiestňuje pre špecifické aplikácie, kde sú požiadavky na prietok mierne, ale spoľahlivosť a súlad s predpismi sú nemenné.

• Parné bubny kotla: Kotly s malým balením vyrábajúce paru pri tlakoch medzi 15 a 250 psig často používajú poistné ventily s otvormi. Pri týchto tlakoch a typických kapacitách kotla 2 000 – 10 000 lb/h pary poskytuje otvor D primeranú uvoľňovaciu kapacitu bez nadmernej špecifikácie.
• Výmenníky tepla: Plášťové výmenníky tepla v chemických závodoch často vyžadujú tepelnú ochranu. Otvor D je vhodný pre scenáre s tepelným odľahčením kvapaliny, kde je požadovaný prietok malý, ale certifikovaný prírubový ventil je potrebný na zhodu s predpisom ASME, oddiel VIII.
• Systémy stlačeného vzduchu: Prijímače vzduchových kompresorov a distribučné zberače v priemyselných zariadeniach s prevádzkovými tlakmi od 100 do 300 psig bežne špecifikujú bezpečnostné ventily s otvormi kvôli nízkym požiadavkám na prietok vzhľadom na objem nádoby.
• Zariadenia na spracovanie plynu: Separátory, práčky a odvzdušňovacie bubny v protiprúdnych prevádzkach s ropou a plynom môžu vyžadovať tlakové poistné ventily s otvormi, keď prietoky plynu za podmienok odľahčenia spadajú do rozsahu kapacity 0,110 in².
• Farmaceutické nádoby a nádoby na spracovanie potravín: Malé reaktory a skladovacie nádoby v týchto priemyselných odvetviach často fungujú podľa prísnych hygienických požiadaviek v kombinácii s miernymi tlakovými limitmi, vďaka čomu je otvor D vhodnou voľbou prírubového bezpečnostného ventilu.

Interpretácie D-4 v bezpečnostných ventiloch špecifické pre výrobcu

Zatiaľ čo API 526 štandardizuje písmeno otvoru, číselná prípona sa líši podľa výrobcu. Tu je návod, ako niekoľko hlavných výrobcov bezpečnostných ventilov používa číselnú príponu vedľa označenia otvoru D:

Crosby (Emerson)

Séria JOS-E a JBS-E spoločnosti Crosby používa písmeno otvoru API v reťazci čísla modelu. Ventil objednaný ako konfigurácia "1-D-2" špecifikuje 1-palcový vstup, D otvor a 2-palcový výstup. Crosby nepoužíva číselnú príponu za písmenom otvoru rovnakým spôsobom ako D-4; namiesto toho číselné prvky odkazujú na veľkosti pripojenia tela v rámci ich štruktúry čísel modelu.

Farris Engineering (Curtiss-Wright)

Farris používa sériové číslo (napríklad 2600, 2700) kombinované s označením otvoru. Ich objednávacie kódy obsahujú písmeno otvoru oddelene od sériovej prípony, ale niektorá dokumentácia odkazuje na kombinované kódy, kde číslo nasledujúce za písmenom otvoru označuje puzdro pružiny alebo skupinu nastavenia rozsahu tlaku. V tomto kontexte by "D4" mohol odkazovať na ventil s otvorom D nakonfigurovaný pre špecifickú skupinu pružiny číslo 4.

Leser

Leser, nemecký výrobca so silnou globálnou pôsobnosťou, používa písmená ústia API vo svojich sériách prírubových ventilov (typ 441, 459, 526), ale štruktúruje ich úplné kódy modelov odlišne. Číslo prípony v ich systéme zvyčajne zodpovedá skupine materiálu tela alebo triede tlaku – napríklad trieda 150 verzus trieda 300 prírub. Označenie "D-4" z dokumentácie Leser by vyžadovalo krížové odkazy na ich špecifický katalóg produktov, aby sa potvrdilo, či "-4" odkazuje na skupinu materiálov, tlakovú triedu alebo konfiguráciu služby.

Spirax Sarco

Spirax Sarco sa výrazne zameriava na aplikácie pary a kondenzátu. Ich prírubové bezpečnostné ventily pre parnú prevádzku používajú v určitých produktových radoch označenie otvorov API s číselnými modifikátormi označujúcimi tlaky alebo konfigurácie obloženia. Keď si prezeráte akúkoľvek dokumentáciu Spirax Sarco s referenciou D-4, "-4" s najväčšou pravdepodobnosťou označuje špecifický rozsah nastaveného tlaku v rámci veľkosti telesa otvoru D.

Kľúčové je toto: vždy si pozrite technický list konkrétneho výrobcu alebo objednávkovú príručku, keď narazíte na označenie ako D-4. Písmeno API štandardizuje oblasť toku. Číselná prípona je patentovaná a líši sa medzi výrobcami. Objednávanie bezpečnostného ventilu výlučne na základe kódu bez overenia významu špecifického pre výrobcu môže viesť k tomu, že dostanete ventil s nesprávnou triedou tlaku, materiálom obloženia alebo konfiguráciou pre vašu aplikáciu.

Dimenzovanie bezpečnostného ventilu: Proces výberu otvoru D krok za krokom

Správne dimenzovanie bezpečnostného ventilu je formálny inžiniersky proces, ktorý sa riadi kódmi ASME a API. Zahŕňa niekoľko sekvenčných krokov a ich preháňanie alebo preskakovanie overovacích krokov je častou príčinou problémov v teréne.

1. Identifikujte scenár úľavy: Zistite, ktorý scenár pretlaku riadi – zablokovaný výstup, prípad požiaru, porucha siete, porucha riadiaceho ventilu, tepelná rozťažnosť alebo iná príčina. Každý scenár vytvára inú požadovanú mieru úľavy.
2. Vypočítajte požadovanú odľahčovaciu kapacitu: Na základe riadiaceho scenára vypočítajte hmotnostný prietok alebo objemový prietok tekutiny, ktorá sa musí vypustiť. V prípade scenára zablokovaného výstupu na plynovom systéme je to zvyčajne maximálny vstupný prietok. Pre prípad požiaru na nádobe naplnenej kvapalinou sa výpočet riadi vzorcami tepelného príkonu podľa API 521 na základe plochy zmáčaného povrchu.
3. Určite podmienky úľavy: Identifikujte zloženie kvapaliny, teplotu pri podmienkach odľahčenia, vstupný tlak (nastavený tlak plus príslušná akumulácia) a protitlak na výstupe. Tieto parametre vstupujú priamo do výpočtu plochy otvoru.
4. Vypočítajte požadovanú plochu otvoru: Použite vhodný vzorec API/ASME (rovnice pre obsluhu plynu, pary alebo kvapaliny sa líšia). To vám dáva minimálnu požadovanú efektívnu prietokovú plochu v štvorcových palcoch alebo mm².
5. Vyberte ďalší väčší štandardný otvor: Porovnajte vypočítanú požadovanú plochu s tabuľkou clony API 526 a vyberte ďalšiu dostupnú veľkosť, ktorá presahuje požiadavku. Ak je vypočítaná plocha 0,095 in², vyberie sa otvor D (0,110 in²). Ak je to 0,112 in², prejdite nahor k otvoru E (0,196 in²).
6. Overte kompatibilitu protitlaku: Potvrďte, že zvolený typ ventilu (konvenčný, vyvážený vlnovec alebo pilotom ovládaný) je vhodný pre očakávanú úroveň protitlaku.
7. Zadajte úplnú konfiguráciu ventilu: Určite hodnoty vstupnej a výstupnej príruby (trieda ASME 150, 300, 600 atď.), materiál tela a obloženia (uhlíková oceľ, nehrdzavejúca oceľ, zliatina), štýl uzáveru (otvorený alebo uzavretý) a akékoľvek špeciálne požiadavky, ako sú mäkké sedlá alebo testovacie roubíky.

Bežné chyby pri špecifikácii poistného ventilu s otvorom D

Dokonca aj skúsení inžinieri robia chyby pri špecifikácii bezpečnostného ventilu. Nasledujúce chyby sa opakovane objavujú pri priemyselných inšpekciách a po nehodách, ktoré zahŕňajú clonu D a iné štandardné bezpečnostné ventily s clonou.

• Použitie menovitej kapacity namiesto požadovanej kapacity: Údajové listy bezpečnostného ventilu uvádzajú skutočný menovitý prietok ventilom pri špecifikovaných podmienkach. Inžinieri niekedy priraďujú toto číslo k normálnemu prevádzkovému prietoku systému a nie k požadovanému odľahčovaciemu prietoku v podmienkach pretlaku. Scenár odľahčenia – nie normálne prevádzkové podmienky – poháňa požadovanú kapacitu.
• Ignorovanie protitlaku: Inštalácia bežného poistného ventilu D s pružinou na zberač, kde sa protitlak pohybuje medzi 15 % a 40 % nastaveného tlaku, spôsobí značný posun nastaveného tlaku. V aplikáciách s vysokým protitlakom sa musia použiť vyvážené vlnovce alebo pilotne ovládané ventily.
• Zmätočná oblasť otvoru s priemerom otvoru: Označenie "D" sa vzťahuje na efektívnu výpustnú plochu, ktorá zodpovedá koeficientu výtoku (Kd). Skutočný fyzický priemer otvoru je väčší ako ekvivalentná plocha vypočítaná z efektívnej plochy. Vo výpočtoch dimenzovania nenahrádzajte efektívnu plochu meraním fyzického otvoru.
• Výmena za iného výrobcu bez overenia ekvivalencie: Clona D od výrobcu A a clona D od výrobcu B majú rovnakú efektívnu prietokovú plochu (0,110 in²), ale ich fyzické rozmery, rozsahy pružín, materiálové možnosti a číselné prípony modelov sa môžu líšiť. Pred krížovým odkazom na čísla dielov si to vždy overte u výrobcu.
• Nastavenie tlaku príliš blízko prevádzkovému tlaku: Poistné ventily by mali byť zvyčajne nastavené minimálne 10 % nad normálny prevádzkový tlak aby sa zabránilo duseniu a poškodeniu sedadla. Ventil s otvorom nastaveným na 100 psig v systéme, ktorý bežne pracuje pri 97 psig, bude trpieť zrýchleným opotrebovaním sedla a po uvoľnení nemusí znovu pevne usadiť.

Požiadavky na údržbu a testovanie poistných ventilov s clonou D

Správne dimenzovaný a nainštalovaný poistný ventil s dýzou stále vyžaduje pravidelnú údržbu a testovanie, aby zostal funkčný a v súlade s predpismi. Jurisdikčné požiadavky na intervaly testovania bezpečnostných ventilov sa líšia, ale väčšina regulačných rámcov a osvedčených postupov v odvetví je v súlade s nasledujúcimi pokynmi.

Testovacie intervaly

Národná rada inšpektorov kotlov a tlakových nádob (NB-23) a väčšina štátnych jurisdikcií v Spojených štátoch vyžadujú, aby sa bezpečnostné ventily na kotloch testovali aspoň raz ročne. Pre tlakové nádoby podľa ASME sekcie VIII sa testovacie intervaly často riadia programom kontroly vlastníka na základe rizika (RBI), ktorý môže špecifikovať intervaly 2–5 rokov v závislosti od náročnosti prevádzky a histórie ventilu. API 576 – „Kontrola zariadení na odľahčenie tlaku“ – poskytuje podrobné usmernenie o intervaloch kontroly, testovacích metódach a akceptačných kritériách pre tlakové poistné ventily vrátane konfigurácií otvorov.

Bench testovanie vs. testovanie na mieste

Poistné ventily je možné otestovať na mieste pomocou skúšobnej zdvíhacej páky (ak je k dispozícii a ak je tlak v systéme dostatočný) alebo na skúšobnej stolici po vyradení z prevádzky. Testovanie na skúšobnej stolici je komplexnejšie a vyžaduje sa, keď musí byť ventil po oprave opätovne certifikovaný alebo keď testovanie na mieste nemôže presne overiť nastavený tlak. Počas testovania na skúšobnom zariadení je poistný ventil s otvorom D vystavený zvyšujúcemu sa tlaku na vstupe, kým sa neotvorí; overí sa nastavený tlak a po opätovnom usadení sa ventil skontroluje na tesnosť sedla.

Bežné problémy s údržbou

• Netesnosť sedadla: Najčastejší problém zistený pri kontrole. Spôsobené kontamináciou procesu na sedadle, poškodením vŕzganím alebo koróziou. Otvor D, ktorý je malým ventilom, je obzvlášť citlivý na častice, ktoré blokujú sedlo.
• Jarná únava alebo korózia: Pružiny časom strácajú napätie, najmä pri vysokoteplotných alebo korozívnych prevádzkach. Unavená pružina spôsobí, že nastavený tlak sa posunie nadol.
• Blokovanie prívodu: Nahromadenie nečistôt na vstupe obmedzuje prietok cez otvor D a môže zabrániť ventilu dosiahnuť plný zdvih. Ak sa vtokové sitá používajú, musia sa pravidelne čistiť.
• Nárast výstupného protitlaku: Čiastočne zablokované výtlačné potrubie zvyšuje protitlak a ovplyvňuje nastavený tlak a uvoľňovaciu kapacitu pre bežné (nevyvážené) poistné ventily.

Regulačné normy upravujúce bezpečnostné ventily s označením otvoru D

Bezpečnostné ventily – vrátane ventilov s označením hrdla D a D-4 – musia vyhovovať vrstvenému súboru kódov a noriem. Pochopenie toho, ktoré normy sa vzťahujú na vašu konkrétnu inštaláciu, je nevyhnutné pre súlad s právnymi predpismi a bezpečnú prevádzku.

• ASME sekcia I: Zahŕňa elektrické kotly. Poistné ventily na kotloch musia byť certifikované podľa ASME a označené symbolom „V“ kódu, čo znamená, že prešli certifikáciou kapacity v uznávanom skúšobnom laboratóriu.
• ASME sekcia VIII: Zakrýva tlakové nádoby. Pretlakové ventily musia mať označenie „UV“ pre tlakové ventily alebo „UD“ označenie pre prietržné kotúče. Otvor D sa bežne používa v aplikáciách sekcie VIII.
• API Standard 526: Stanovuje rozmerové a materiálové normy pre prírubové oceľové tlakové poistné ventily používané v ropnom a chemickom priemysle. Definuje efektívnu plochu D otvoru ako 0,110 in².
• API Standard 520 (časti I a II): Poskytuje návod na dimenzovanie, výber a inštaláciu zariadení na uvoľnenie tlaku. Časť I pokrýva dizajn a dimenzovanie; Časť II pokrýva požiadavky na inštaláciu vrátane konštrukcie vstupného a výstupného potrubia, aby sa zabránilo chveniu a nadmernému spätnému tlaku.
• API Standard 521: Zahŕňa systémy na uvoľnenie tlaku a odtlakovanie, vrátane konštrukcie systému odvzdušňovania a odvzdušňovania. Povinné čítanie pri navrhovaní vypúšťacieho systému pre poistné ventily.
• PED (smernica o tlakových zariadeniach) 2014/68/EÚ: Európsky ekvivalentný rámec upravujúci zariadenia na odľahčenie tlaku vrátane bezpečnostných ventilov používaných v členských štátoch EÚ.
• Inšpekčný kód národnej rady (NBIC / NB-23): Upravuje inštaláciu, kontrolu a opravu zariadení na odľahčenie tlaku v jurisdikciách, ktoré ho prijali, predovšetkým v Spojených štátoch a Kanade.
