Ako často by sa mali kontrolovať poistné ventily?

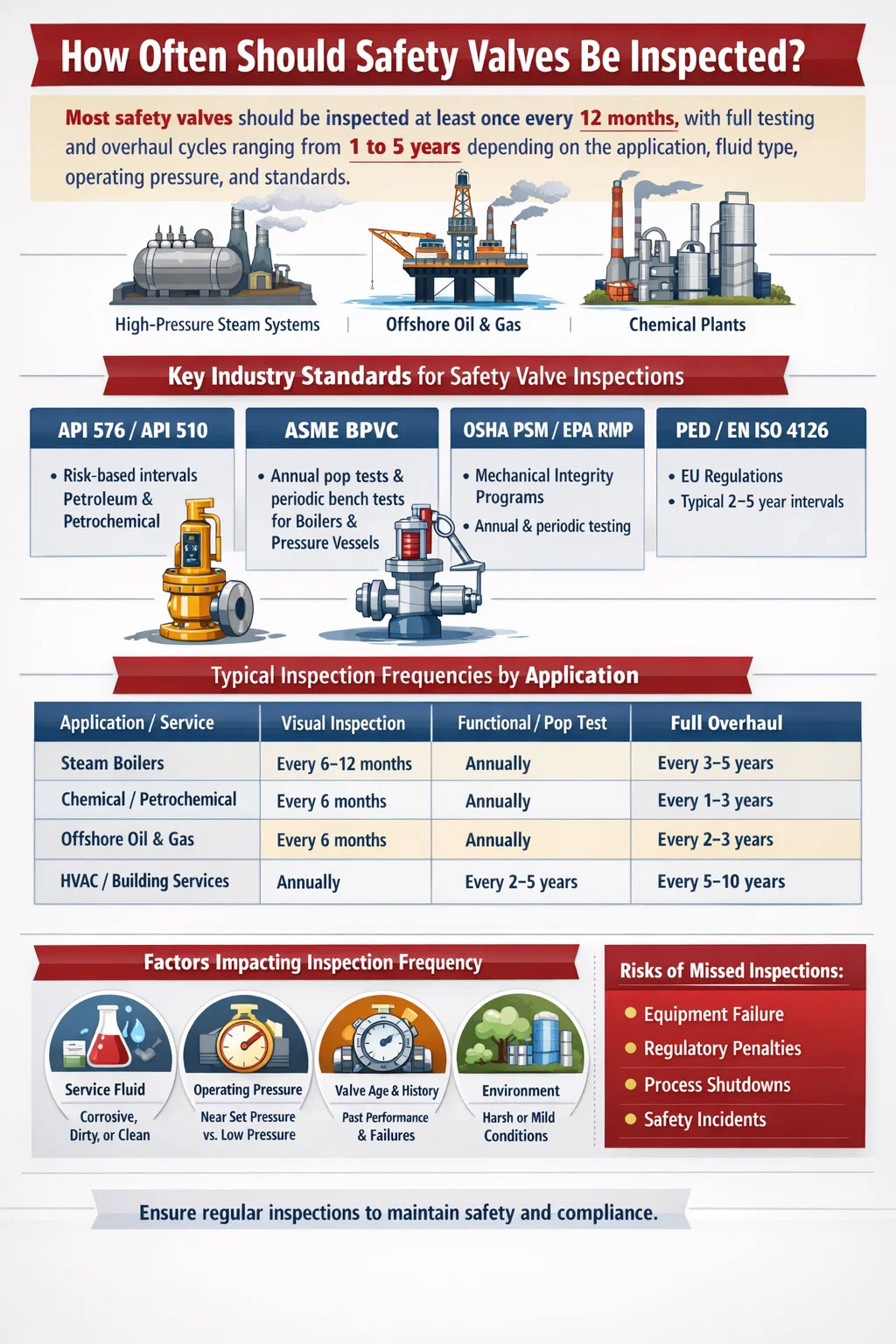

Priama odpoveď: väčšina poistných ventilov by sa mala kontrolovať aspoň raz za 12 mesiacov s úplnými testovacími a cyklami generálnej opravy v rozsahu od 1 do 5 rokov v závislosti od aplikácie, typu kvapaliny, prevádzkového tlaku a platných regulačných noriem. Nie je to však univerzálne pravidlo. Vysokotlakové parné systémy, chemické spracovateľské závody a ropné zariadenia na mori majú každý svoje vlastné intervaly kontroly a nedodržanie správneho harmonogramu môže mať za následok katastrofálne zlyhanie zariadenia, regulačné sankcie alebo straty na životoch.

Bezpečnostné ventily — tiež označované ako tlakové poistné ventily (PRV), tlakové bezpečnostné ventily (PSV) alebo poistné ventily v závislosti od kontextu – patria medzi najkritickejšie komponenty v akomkoľvek pretlakovom systéme. Ich jediným účelom je otvárať pri vopred určenom nastavenom tlaku a uvoľniť pretlak skôr, ako môže poškodiť zariadenie alebo ohroziť personál. Keď sa neotvoria, následky siahajú od poškodeného potrubia až po katastrofické výbuchy plavidiel. Keď sa po otvorení nezatvoria správne, spôsobujú nákladné straty v procese a predstavujú riziko kontaminácie.

Správna frekvencia kontrol preto nie je menšou administratívnou úlohou. Je to základný prvok riadenia bezpečnosti závodu, integrity procesov a dodržiavania právnych predpisov.

Priemyselné štandardy, ktoré riadia intervaly inšpekcie poistných ventilov

Niekoľko významných medzinárodných noriem a kódexov definuje rámec toho, ako často sa musia bezpečnostné ventily testovať a kontrolovať. Pochopenie toho, ktorý štandard sa vzťahuje na vašu prevádzku, je východiskovým bodom pre zostavenie akéhokoľvek kontrolného programu.

API 510 a API 576

Americký ropný inštitút API 576 (kontrola zariadení na uvoľnenie tlaku) je celosvetovo najrozšírenejší štandard pre kontrolu tlakových poistných ventilov v ropnom a petrochemickom priemysle. API 576 nenariaďuje pevný interval, ale namiesto toho poskytuje rámec založený na riziku. Uvádza, že intervaly kontrol by mali vychádzať z histórie ventilu, prevádzkových podmienok a následkov poruchy. Typické intervaly uvádzané v priemyselnej praxi pod API 576 sa pohybujú od 5 rokov za čisté, nekorozívne služby až tak často ročne alebo menej za znečistenie, korozívne alebo špinavé služby .

API 510 (Pressure Vessel Inspection Code) to dopĺňa požiadavkou, aby sa zariadenia na uvoľnenie tlaku kontrolovali a testovali podľa plánu stanoveného kvalifikovaným inšpektorom alebo technikom bezpečnosti procesu, berúc do úvahy servisné prostredie a akúkoľvek históriu porúch.

ASME kód kotla a tlakovej nádoby (BPVC)

ASME BPVC sekcia I (Power kotly) a sekcia VIII (Tlakové nádoby) vyžadujú pravidelné testovanie poistných ventilov na kotloch a tlakových nádobách. Pre energetické kotly mnohé jurisdikcie vyžadujú a fyzický test pop aspoň raz za rok , často počas plánovaných odstávok. Normy ASME tiež vyžadujú, aby každý ventil, ktorý bol v prevádzke po určitú dobu, bol odstránený na testovanie na skúšobnej stolici, pričom vo väčšine jurisdikcií zvyčajne intervaly nepresahujú 5 rokov.

Požiadavky OSHA PSM a EPA RMP

V Spojených štátoch musia zariadenia, na ktoré sa vzťahuje štandard riadenia bezpečnosti procesov (PSM) OSHA (29 CFR 1910.119) a program riadenia rizík EPA (RMP), udržiavať program mechanickej integrity, ktorý zahŕňa zariadenia na uvoľnenie tlaku. Tieto predpisy vyžadujú zdokumentované kontrolné a testovacie postupy, písomné záznamy o všetkých kontrolách a nápravné opatrenia, keď sa zistia nedostatky. Hoci predpisy nešpecifikujú univerzálny interval, vyžadujú od zamestnávateľa, aby stanovil intervaly na základe odporúčaní výrobcov a osvedčených technických postupov – čo v praxi zvyčajne znamená ročné vizuálne kontroly a pravidelné funkčné testy.

PED a EN ISO 4126 (Európska únia)

V Európe sa na dizajn a bezpečnostné požiadavky na zariadenia na uvoľnenie tlaku riadi smernica o tlakových zariadeniach (PED 2014/68/EÚ) a súvisiaca norma EN ISO 4126. Vnútroštátne predpisy v členských štátoch EÚ potom stanovujú intervaly kontrol. Napríklad v Nemecku BetrSichV (Nariadenie o priemyselnej bezpečnosti) zvyčajne vyžaduje testovanie bezpečnostného ventilu 2 až 5 rokov v závislosti od tlakovej triedy a kategórie kvapaliny s každoročnými vizuálnymi kontrolami vo väčšine priemyselných prostredí.

Odporúčané intervaly kontroly podľa typu aplikácie

Pretože žiadny jednotný interval neplatí univerzálne, nižšie uvedená tabuľka sumarizuje odporúčané alebo bežne používané kontrolné frekvencie v hlavných kategóriách použitia.

Faktory, ktoré určujú, ako často potrebujú bezpečnostné ventily kontrolu

Frekvencia inšpekcií sa nikdy neurčuje izolovane. Pri nastavovaní alebo nastavovaní kontrolného plánu pre akýkoľvek tlakový poistný ventil sa musí vyhodnotiť celý rad prevádzkových a environmentálnych faktorov.

Charakteristika servisnej kvapaliny

Povaha tekutiny prúdiacej cez systém má snáď najväčší vplyv na to, ako rýchlo sa bezpečnostný ventil degraduje. Kvapaliny možno všeobecne klasifikovať ako čisté, znečisťujúce alebo korozívne a každá kategória vyžaduje iné intervaly kontroly.

• Čistá para alebo inertný plyn: Toto sú najzhovievavejšie služby. Ventily môžu zostať spoľahlivé až 5 rokov medzi úplnými generálnymi opravami, ak sú prevádzkové podmienky stabilné.
• Korozívne kyseliny alebo zásady: Chemický útok na kotúč, sedlo a pružinu môže výrazne znížiť presnosť nastaveného tlaku v priebehu 12 mesiacov. Každoročné funkčné testovanie je minimálna prijateľná frekvencia.
• Špinavé alebo polymerizačné služby: Kvapaliny, ktoré prenášajú pevné látky alebo ktoré časom polymerizujú, môžu spôsobiť prilepenie kotúča ventilu k sedlu – známe ako „varenie ventilu“ alebo „uzamknutie sedadla“, čím sa ventil v prípade potreby stane nefunkčným. Tieto aplikácie vyžadujú najčastejšie intervaly kontrol, niekedy krátke, ako každé 3 až 6 mesiacov.
• Viskózne alebo vysokoteplotné kvapaliny: Tie urýchľujú opotrebovanie vnútorných komponentov a môžu spôsobiť tepelnú únavu v zostave pružiny.

Prevádzkový tlak vo vzťahu k nastavenému tlaku

Bezpečnostné ventily, ktoré fungujú blízko nastaveného tlaku, zažívajú jav známy ako „varenie“, kedy sa kotúč mierne zdvihne pred dosiahnutím úplného uvoľňovacieho tlaku. Toto opakované čiastočné zdvíhanie spôsobuje opotrebovanie sedla a môže viesť k presakovaniu, čím sa znižuje schopnosť ventilu účinne tesniť. Ventily pracujúce pri viac ako 90 % ich nastaveného tlaku by sa mali kontrolovať častejšie ako tie, ktoré fungujú na 70 % alebo menej. Všeobecným odporúčaním je udržiavať prevádzkový tlak nie vyšší ako 90 % nastaveného tlaku pre pružinové ventily a nie viac ako 80 % pre pilotne ovládané poistné ventily v citlivých aplikáciách.

Vek ventilov a historický výkon

Ventil s čistou históriou kontrol a konzistentnými hodnotami nastaveného tlaku počas viacerých testovacích cyklov môže odôvodniť dlhší interval medzi generálnymi opravami. Naopak, ventil, ktorý predtým neprešiel testom prasknutia, netesnil na sedle alebo vyžadoval nastavenie nastaveného tlaku, by mal byť zaradený do kratšieho kontrolného cyklu bez ohľadu na kategóriu všeobecnej služby. Tento historický prístup je základom metodológií kontroly založenej na riziku (RBI), ktoré sa široko používajú v sektore ropy a zemného plynu.

Počet aktivácií

Pri každom otvorení a zatvorení bezpečnostného ventilu dochádza k mechanickému nárazu na dosadacie plochy. Vysokocyklové ventily – tie, ktoré sa často otvárajú kvôli nestabilite procesu alebo predimenzovaniu – sa opotrebúvajú podstatne rýchlejšie ako ventily, ktoré sa aktivujú len zriedka. Ventil, ktorý sa otvoril viac ako 10-krát za servisné obdobie by mali byť vizuálne skontrolované a funkčne otestované pred ďalším plánovaným intervalom.

Podmienky prostredia a prostredia

Vonkajšie inštalácie vo vlhkom, morskom alebo vysoko znečistenom prostredí korodujú rýchlejšie ako vnútorné inštalácie. Ventily vystavené priamemu dažďu, slanej hmle alebo atmosfére s vysokou vlhkosťou si vyžadujú častejšie externé kontroly, aby sa skontrolovalo upchatie ventilačných otvorov uzáveru, korózia tela a integrita krytu pružiny.

Typy kontrol poistných ventilov a čo každá zahŕňa

Nie každá kontrola má rovnaký rozsah. Existujú štyri rôzne úrovne inšpekčnej činnosti, z ktorých každá slúži na iný účel a vyžaduje si inú úroveň zručností a zdrojov.

Úroveň 1: Vizuálna vonkajšia kontrola

Ide o najzákladnejšiu a najčastejšie vykonávanú kontrolu. Nevyžaduje vyradenie ventilu z prevádzky. Vyškolený operátor alebo inšpektor vizuálne kontroluje ventil na:

• Známky úniku cez sedadlo (zvyšky procesnej tekutiny, škvrny, kryštalické usadeniny)
• Korózia, jamky alebo mechanické poškodenie na tele ventilu a veko
• Zablokované alebo poškodené vetracie uzávery a vypúšťacie otvory
• Uvoľnené alebo chýbajúce plomby a zaisťovacie kolíky
• Správna orientácia inštalácie a stav výtlačného potrubia
• Čitateľné údaje na typovom štítku zodpovedajúce technickým záznamom

Vizuálne kontroly by sa mali vykonávať aspoň raz ročne pre väčšinu priemyselných aplikácií a každé 3 až 6 mesiacov v agresívnom prevádzkovom prostredí.

Úroveň 2: Funkčné testovanie in-situ

In-situ testovanie – tiež nazývané online testovanie alebo testovanie v teréne – overuje, či sa ventil otvorí pri alebo blízko určeného nastaveného tlaku bez toho, aby bol odstránený z procesnej linky. Toto sa zvyčajne vykonáva pomocou jednej z dvoch metód:

• Manuálny test zdvihu: Zdvíhacia páka sa používa na čiastočné otvorenie ventilu na overenie voľného pohybu disku. Toto je len kvalitatívna kontrola a neoveruje presnosť nastaveného tlaku.
• Kontrolovaná tlaková skúška: Pomocou prenosných testovacích zariadení (ako sú testovacie nástroje HYTORK alebo Furmanite) sa na vstup ventilu aplikuje riadený tlak, zatiaľ čo zostáva pripojený k systému. Zmeria sa skutočný otvárací tlak a porovná sa s vyrazeným nastaveným tlakom.

In-situ testovanie je cenné, pretože sa vyhýba nákladom a narušeniu procesu odstraňovania ventilu, pričom stále generuje kvantitatívne údaje. Má však obmedzenia: nedokáže detailne posúdiť vnútornú koróziu ani stav sedadla.

Úroveň 3: Bench testovanie (Pop Test)

Testovanie na skúšobnej stolici vyžaduje vyradenie ventilu z prevádzky a jeho prepravu do dielne alebo zariadenia na testovanie ventilov. Ventil je namontovaný na skúšobnom stojane a natlakovaný, kým sa neotvorí. Skutočný otvárací tlak, tesnosť sedla a tlak opätovného dosadnutia sú merané a zdokumentované. Normy ASME vyžadujú, aby bol otvárací tlak v rozmedzí ± 3 % vyrazeného nastaveného tlaku pre väčšinu aplikácií (±2 % pre parnú prevádzku nad 70 psig).

Testovanie na skúšobnej stolici je najpresnejšou metódou na overenie výkonu ventilu a vyžaduje ho väčšina regulačných orgánov pre tlakové nádoby a kotly v pravidelných intervaloch. Umožňuje tiež inšpektorovi priamo preskúmať vnútorné komponenty.

Úroveň 4: Úplná demontáž, kontrola a generálna oprava

Úplná generálna oprava zahŕňa kompletnú demontáž poistného ventilu, kontrolu všetkých vnútorných komponentov, výmenu opotrebiteľných dielov (kotúč, sedlo trysky, pružiny, tesnenia a vedenie), opätovnú montáž a testovanie na skúšobnej stolici pred opätovnou inštaláciou. Toto je najkomplexnejšia forma kontroly a zvyčajne sa vyžaduje pri každej kontrole 3 až 5 rokov alebo kedykoľvek, keď ventil neprešiel funkčným testom, bol zapojený do narušenia procesu alebo bol vystavený abnormálnej udalosti, ako je požiar alebo silný pretlak.

Po kompletnej generálnej oprave musí byť ventil recertifikovaný, znovu utesnený drôtenými plombami a jeho inšpekčné záznamy musia byť aktualizované o nové nastavené údaje tlakovej skúšky, vymenené diely a totožnosť technika vykonávajúceho prácu.

Risk-Based Inspection (RBI) ako alternatíva k pevným intervalom

Tradičný prístup uplatňovania pevného intervalu inšpekcie – povedzme každé 2 roky pre všetky bezpečnostné ventily v závode – sa čoraz viac nahrádza inšpekciou založenou na riziku (RBI). RBI je metodika, ktorá kombinuje pravdepodobnosť zlyhania s dôsledkami zlyhania s cieľom určiť najvhodnejšiu stratégiu kontroly pre každý jednotlivý ventil.

Podľa RBI sa bezpečnostný ventil chrániaci vysokotlakový parný bubon v elektrárni môže kontrolovať ročne, zatiaľ čo poistný ventil na nízkotlakovom systéme preplachovania dusíkom v tom istom zariadení môže vyžadovať kontrolu iba každých 5 rokov. Tento cielený prístup znižuje zbytočné náklady na údržbu a zároveň sústreďuje zdroje na zariadenia s najvyšším rizikom.

API 581 (Risk-Based Inspection Technology) poskytuje podrobnú metodiku aplikácie RBI na zariadenia na uvoľnenie tlaku. Kľúčovým výstupom procesu RBI je a analýza miery dopytu — odhad toho, ako často je pravdepodobné, že bezpečnostný ventil bude v danom období vyzvaný na otvorenie. Ventily s vysokým dopytom potrebujú častejšiu kontrolu, aby sa potvrdilo, že zostávajú funkčné. Ventily s veľmi nízkymi požiadavkami sa môžu kvalifikovať na dlhšie intervaly, ale iba vtedy, ak je ich dôsledok zlyhania tiež nízky.

Pre zariadenia s veľkým počtom poistných ventilov môže RBI viesť k 30% až 50% zníženie celkového pracovného zaťaženia inšpekcií v porovnaní s programami s pevným intervalom, bez ohrozenia bezpečnosti – za predpokladu, že analýza rizík sa vykonáva dôsledne a aktualizuje sa pri zmene podmienok procesu.

Bežné poruchové režimy zistené pri kontrole bezpečnostného ventilu

Pochopenie toho, čo inšpektori skutočne zistia, keď skúmajú bezpečnostné ventily, posilňuje, prečo je pravidelná kontrola dôležitá. Nasledujúce režimy porúch sú najčastejšie dokumentované v rámci programov priemyselnej kontroly.

Netesnosť sedadla

Netesnosť sedla – kde ventil umožňuje nepretržitý prietok tekutiny, aj keď je úplne zatvorený – je najčastejšou chybou zistenou počas testovania na skúšobnom zariadení. Je výsledkom poškodenia povrchu sedadla spôsobeného dusením, koróziou alebo nárazom pevných častíc. Netesný poistný ventil predstavuje nielen procesnú stratu, ale môže tiež spôsobiť, že disk bude časom ďalej erodovať, čo vedie k úplnej strate tesniacej schopnosti. Priemyselné štúdie to naznačujú 25 % až 40 % poistných ventilov vyradených z prevádzky má merateľný únik sedla v čase kontroly.

Nastavte Drift tlaku

Pružiny môžu časom stratiť napätie v dôsledku tepelných cyklov, korózie alebo únavy materiálu. To spôsobí, že skutočný otvárací tlak sa posunie pod alebo nad vyrazený nastavený tlak. Ventil s nastaveným tlakom 100 psi, ktorý sa posunul, aby sa otvoril pri 80 psi, poskytuje nedostatočnú ochranu proti pretlaku. Naopak, ventil, ktorý sa posunul nahor a teraz sa otvára pri 115 psi, vystavuje systém potenciálne škodlivému pretlaku skôr, ako sa ventil uvoľní. Nastavte posun tlaku o viac ako 5 % od označenej hodnoty zvyčajne vyžaduje výmenu pružiny a recertifikáciu.

Zablokované vypúšťacie potrubie alebo odvetrávanie

Vypúšťacie potrubie, ktoré je zablokované – v dôsledku hniezdenia vtákov, tvorby ľadu, hromadenia nečistôt alebo nesprávnej inštalácie ventilu – vytvára protitlak, ktorý môže zabrániť otvoreniu ventilu pri nastavenom tlaku. Toto je obzvlášť nebezpečný spôsob poruchy, pretože ventil sa môže javiť ako plne funkčný počas vizuálnej kontroly, pričom v skutočnosti nie je možné uvoľniť. Výtlačné potrubie sa musí skontrolovať na upchatie, nadmerný potenciál spätného tlaku a správne vedenie odtoku pri každej plánovanej kontrole.

Korózia disku alebo dýzy

Vnútorná korózia povrchu disku a sedla dýzy je významným problémom v prostredí s mokrou parou, kyselinou alebo v prostredí s obsahom chloridov. Prehĺbenie týchto presne opracovaných povrchov zničí tesnenie kov na kov, na ktorom ventil závisí pri tesnom uzavretí po uvoľnení. Akonáhle sú dosadacie plochy jamkované, brúsenie a lapovanie ich môže v obmedzenom rozsahu obnoviť, ale silne skorodované komponenty musia byť úplne vymenené.

Jarná korózia alebo únava

Tlačná pružina vo vnútri bezpečnostného ventilu je kritickým nosným komponentom. Korózna jamka na drôte pružiny znižuje jeho účinný prierez, čo môže spôsobiť neočakávané prasknutie pri prevádzkovom namáhaní. Zlomené pružiny boli zdokumentované ako hlavná príčina katastrofálnych porúch bezpečnostných ventilov pri niekoľkých priemyselných nehodách. Pružiny vykazujúce akúkoľvek viditeľnú koróziu, deformáciu alebo povrchové praskliny musia byť okamžite vymenené.

Požiadavky na dokumentáciu a vedenie záznamov

Každá kontrola poistného ventilu musí byť dôkladne zdokumentovaná. Regulačné normy – vrátane OSHA PSM, API 510 a väčšiny európskych národných predpisov – vyžadujú písomné záznamy, ktoré je možné overiť na preukázanie zhody. Záznam o kontrole pre každý ventil by mal obsahovať:

• Číslo štítku ventilu, sériové číslo a umiestnenie v procese
• Vyrazený nastavený tlak a nameraný otvárací tlak počas testovania
• Dátum kontroly a totožnosť kvalifikovaného inšpektora alebo technika
• Popis všetkých zistených nedostatkov a prijatých nápravných opatrení
• Diely vymenené počas generálnej opravy
• Výsledky testov na stolici po oprave
• Ďalší plánovaný termín kontroly
• Číslo plomby aplikované po testovaní (na zistenie neoprávneného nastavenia)

Tieto záznamy sa musia uchovávať počas životnosti zariadenia vo väčšine jurisdikcií a minimálne po dobu značne presahujúcu interval ďalšej kontroly. Mnoho zariadení používa počítačové systémy riadenia údržby (CMMS), ako napríklad SAP PM alebo IBM Maximo, na správu záznamov o kontrole bezpečnostných ventilov spolu s ďalšími údajmi o správe majetku.

Stojí za zmienku, že absencia riadnych záznamov o kontrole je sama osebe porušením predpisov podľa OSHA PSM, bez ohľadu na to, či sú ventily skutočne v dobrom stave. Počas auditu PSM alebo vyšetrovania incidentov v procese budú inšpektori požadovať tieto záznamy ako primárny dôkaz zhody s mechanickou integritou.

Čo sa stane, keď sa vynechajú kontroly poistného ventilu

Dôsledky neskontrolovania poistných ventilov podľa plánu nie sú teoretické. Niekoľko veľkých priemyselných incidentov v posledných desaťročiach bolo priamo alebo čiastočne pripísaných poruchám tlakových poistných ventilov spôsobených nedostatočnou kontrolou.

Pri explózii v rafinérii BP Texas City v roku 2005, ktorá zabila 15 pracovníkov a zranila 180 ďalších, zistenia vyšetrovania zahŕňali nedostatočnú údržbu a kontrolu systémov na odľahčenie tlaku ako prispievajúci faktor. Následné vyšetrovanie OSHA malo za následok pokuty presahujúce 21 miliónov dolárov , pričom sa výrazne uvádzajú zlyhania programu mechanickej integrity – vrátane neadekvátneho riadenia zariadenia na uvoľnenie tlaku.

Medzi rutinnejšie dôsledky zmeškaných kontrol poistného ventilu patria:

• Regulačné sankcie: Citácie OSHA PSM za zlyhania mechanickej integrity zvyčajne nesú sankcie vo výške 15 000 až 156 259 USD za porušenie, pričom úmyselné porušenia dosahujú vyššie úrovne.
• Dôsledky poistenia: Mnoho poisťovateľov priemyselného vlastníctva a zodpovednosti vyžaduje ako podmienku krytia dôkaz o zhode kontroly ventilov. Zmeškaný kontrolný cyklus môže zrušiť pokrytie akejkoľvek udalosti zahŕňajúcej poruchu tlakového systému.
• Neplánované odstávky: Poistný ventil, ktorý sa počas prevádzkovej udalosti neotvorí alebo zasekne, môže spustiť nútené odstavenie, ktoré v závode s nepretržitým spracovaním môže stáť stovky tisíc dolárov za deň v strate výroby.
• Kaskádové poškodenie zariadenia: Poistný ventil, ktorý sa neotvorí počas skutočného pretlaku, vystavuje chránenú nádobu, výmenník tepla alebo potrubie tlaku, ktorý prekračuje ich konštrukčné limity, čo môže spôsobiť prasknutie a následné poškodenie iného zariadenia.

Praktické kroky na vytvorenie programu inšpekcie poistných ventilov

Pre zariadenia, ktoré zavádzajú alebo zlepšujú program riadenia bezpečnostného ventilu, poskytuje nasledujúca postupnosť štruktúrovaný prístup.

1. Vytvorte kompletný register ventilov: Zostavte zoznam každého bezpečnostného ventilu v zariadení, vrátane čísla štítku, umiestnenia, servisnej kvapaliny, nastaveného tlaku, veľkosti prívodu, materiálu telesa a dátumu inštalácie. Tento register je základom celého programu.
2. Klasifikujte ventily podľa náročnosti prevádzky: Priraďte každý ventil do servisnej kategórie – čistý, znečistený alebo korozívny – a identifikujte ventily s vysokými požiadavkami alebo vysokými následkami zlyhania. Tieto klasifikácie budú riadiť rozhodnutia o frekvencii inšpekcií.
3. Definujte intervaly kontroly: Pomocou príslušnej regulačnej normy (API 576, ASME, miestne predpisy) nastavte špecifický interval kontroly pre každý ventil alebo skupinu ventilov. Zdokumentujte odôvodnenie každého priradeného intervalu, najmä ak sa odchyľuje od štandardného štandardu.
4. Naplánujte kontroly podľa plánovanej údržby: Ak je to možné, zosúlaďte testovanie bezpečnostných ventilov s plánovanými odstávkami alebo odstávkami, aby ste minimalizovali vplyv na výrobu. V prípade online testovacích programov naplánujte testy in-situ počas obdobia stabilnej prevádzky.
5. Kvalifikujte svoje testovacie zdroje: Zabezpečte, aby inšpektori a technici vykonávajúci prácu na poistnom ventile boli kvalifikovaní podľa príslušných noriem. ASME oddiel VIII napríklad vyžaduje, aby testovanie ventilov vykonával personál pracujúci pod značkou „VR“ národnej rady (NB) pre opravy a testovanie.
6. Uchovávajte a kontrolujte záznamy z inšpekcií: Po každej kontrole aktualizujte register ventilov s výsledkami testov, zisteniami a ďalším plánovaným dátumom. Každý rok skontrolujte celkový program a upravte intervaly na základe nahromadenej histórie kontrol.
7. Preskúmajte každé zlyhanie: Každý ventil, ktorý neprejde funkčným testom – či už sa otvorí predčasne, otvorí sa neskoro alebo sa nepodarí znovu usadiť – by mal spustiť formálne vyšetrenie základnej príčiny predtým, ako sa ventil vráti do prevádzky. Pochopenie toho, prečo ventil zlyhal, je nevyhnutné na zabránenie recidíve a na odôvodnenie akejkoľvek úpravy intervalu.

Rozdiely medzi typmi poistných ventilov a ich kontrolné dôsledky

Nie všetky zariadenia na odľahčenie tlaku sú rovnaké a typ nainštalovaného zariadenia ovplyvňuje, ako by sa malo kontrolovať a ako často.

Pružinové poistné ventily

Najbežnejší typ v priemyselných aplikáciách. Otvárací tlak je určený silou pružiny pôsobiacou na kotúč. Pružinové ventily podliehajú únave pružiny, opotrebovaniu sedla a korózii. Vyžadujú externú vizuálnu kontrolu a pravidelné testovanie na overenie nastaveného tlaku. Intervaly kompletnej generálnej opravy sa zvyčajne pohybujú od 1 až 5 rokov v závislosti od služby.

Pilotom ovládané poistné ventily (PORV)

PORV používajú malý pilotný ventil na snímanie tlaku v systéme a aktiváciu hlavného ventilu. Sú schopné tesnejšieho uzatvorenia a dokážu zvládnuť väčšie prietoky efektívnejšie ako pružinové ventily. Majú však zložitejší vnútorný mechanizmus – vrátane pilotného ventilu, hadičiek a snímacích pripojení – čo všetko sú potenciálne body zlyhania. PORV vo všeobecnosti vyžadujú podrobnejšie kontrolné postupy ako pružinové ventily a zostava pilota sa musí testovať oddelene od hlavného ventilu. Ročná kontrola pilotného systému je štandardnou praxou vo väčšine spracovateľských odvetví.

Trhacie disky

Prietržné kotúče sú neuzatvárateľné zariadenia na uvoľnenie tlaku, ktoré prasknú pri vopred stanovenom tlaku, aby poskytli okamžitú úľavu. Na rozdiel od poistných ventilov nevyžadujú testovanie praskaním – ich „kontrola“ pozostáva predovšetkým z overenia, či kotúč nebol vizuálne poškodený, či označenie prasknutého tlaku zodpovedá konštrukčným požiadavkám a či kotúč nebol v prevádzke po odporúčanej životnosti. Väčšina výrobcov prietržných kotúčov odporúča výmenu každých 3 až 5 rokov regardless of condition , pretože únava a korózia môžu spôsobiť predčasné prasknutie alebo zabrániť prasknutiu pri menovitom tlaku.

Kombinované zariadenia (poistný ventil proti prasknutiu kotúča)

Mnoho procesov používa prietržný kotúč inštalovaný pred bezpečnostným ventilom na ochranu ventilu pred korozívnymi alebo polymerizujúcimi kvapalinami. Táto kombinácia vyžaduje kontrolu oboch zariadení – integritu prietržného kotúča a bezpečnostného ventilu pre presnosť nastaveného tlaku. Kritická dodatočná požiadavka je sledovanie tlaku v priestore medzi prietržným kotúčom a poistným ventilom . Ak dôjde k malému presakovaniu disku a v priestore medzi zariadeniami dôjde k natlakovaniu, bezpečnostný ventil bude vystavený spätnému tlaku, ktorý zníži jeho efektívnu uvoľňovaciu kapacitu. Tlakomer alebo indikátor prasknutia na tomto priestore sú povinné podľa ASME kódu a musia sa kontrolovať pri každej kontrole.
