Ako zistiť, či je váš poistný ventil zlý?

Krátka odpoveď: Kľúčové signály, že váš poistný ventil zlyhal

Poistný ventil je zlý, keď neustále uniká, neotvára sa pod nadmerným tlakom, otvára sa pod nastavený tlakový bod alebo vykazuje viditeľnú koróziu a fyzické poškodenie. Nejde o drobné problémy s údržbou – chybný poistný ventil na kotli, tlakovej nádobe alebo systéme HVAC predstavuje priame bezpečnostné riziko. V priemyselnom prostredí je zlyhaný poistný ventil jednou z hlavných príčin katastrofálneho zlyhania zariadenia a zranenia na pracovisku. Ak váš ventil kvapká, plače, chveje sa alebo jednoducho nefunguje správne počas manuálneho testu, potrebuje okamžitú kontrolu alebo výmenu.

Nasledujúca príručka vás prevedie všetkými zmysluplnými príznakmi, testovacími metódami a úvahami o výmene, aby ste sa mohli informovane rozhodnúť o stave vášho bezpečnostného ventilu – či už ide o obytný ohrievač vody, komerčný kotol, systém stlačeného vzduchu alebo priemyselnú tlakovú nádobu.

Čo a Poistný ventil V skutočnosti to robí a prečo to zlyhá

Pred diagnostikovaním poruchy pomáha pochopiť, ako zariadenie funguje. Poistný ventil – tiež nazývaný tlakový poistný ventil (PRV) alebo teplotný a tlakový poistný ventil (T&P ventil) v aplikáciách ohrevu vody – je mechanické zariadenie určené na automatické uvoľnenie tlaku, keď prekročí vopred stanovený bezpečný limit. Pôsobí ako posledná obranná línia medzi normálnymi prevádzkovými podmienkami a nebezpečným pretlakom.

Ventil obsahuje pružinový kotúč alebo sedlo, ktoré drží ventil zatvorený pri normálnom tlaku. Keď tlak v systéme stúpne nad nastavenú hodnotu ventilu – zvyčajne vyrazenú priamo na tele ventilu – pružina sa stlačí, kotúč sa zdvihne a tlak sa odvzdušní, kým sa podmienky nevrátia na bezpečnú úroveň. Akonáhle tlak klesne, pružina zatlačí kotúč späť na sedlo, čím znovu utesní ventil.

K zlyhaniu dochádza prostredníctvom niekoľkých dobre zdokumentovaných mechanizmov:

• Pružinová únava alebo korózia oslabujúca zatváraciu silu
• Minerálne usadeniny alebo usadeniny bránia kotúču správne usadiť
• Korózia telesa ventilu, sedla alebo disku v dôsledku vystavenia chemikáliám alebo vlhkosti
• Mechanické poškodenie spôsobené vodným rázom alebo opakovaným pretlakom
• Tepelná degradácia tesnení pri vysokoteplotných aplikáciách
• Jednoduchý vek – väčšina poistných ventilov má odporúčanú životnosť 3 až 5 rokov pre domáce použitie a ročné intervaly kontrol pre priemyselné použitie

Poistný ventil, ktorý nebol nikdy testovaný alebo vymenený po piatich alebo viacerých rokoch prevádzky, by sa mal považovať za podozrivý bez ohľadu na viditeľný stav. Ventily sa môžu zvonku javiť ako neporušené, zatiaľ čo zvnútra sú úplne nefunkčné.

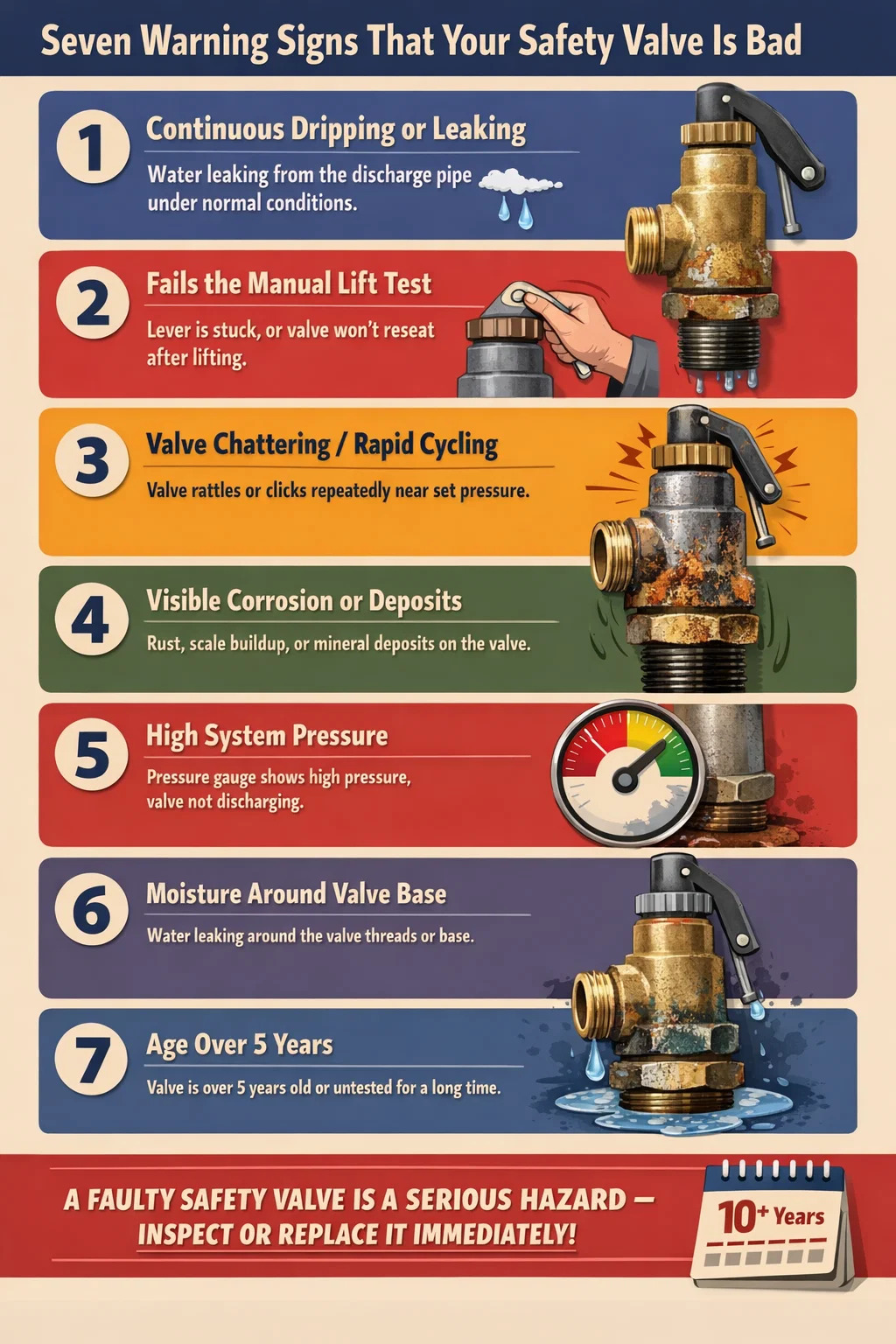

Sedem varovných signálov, že váš poistný ventil je zlý

1. Nepretržité kvapkanie alebo únik z výtlačného potrubia

Toto je najčastejšie pozorovaný príznak v obytných ohrievačoch vody a bojleroch. Ak si všimnete, že voda neustále kvapká z výtlačného potrubia pripojeného k vášmu poistnému ventilu T&P, ventil nie je správne usadený. Existujú dve možné príčiny: tlak alebo teplota systému skutočne prekračuje nastavenú hodnotu ventilu (v takom prípade ventil funguje správne, ale problém so základným systémom musí byť odstránený), alebo je sedlo ventilu znečistené alebo poškodené a netesné aj za normálnych prevádzkových podmienok.

Aby ste ich rozlíšili, skontrolujte tlak v systéme tlakomerom. Väčšina ventilov T&P pre ohrievače vody v domácnostiach je dimenzovaná na 150 psi a 210 °F. Ak je váš tlak v normálnom rozsahu (zvyčajne 40–80 psi pre úžitkovú vodu) a z ventilu stále kvapká, problémom je samotný ventil.

2. Ventil neprejde testom manuálneho zdvihu

Väčšina bezpečnostných ventilov na ohrievačoch vody a bojleroch má manuálnu testovaciu páku – malú kovovú úchytku, ktorú môžete zdvihnúť, aby ste ventil manuálne aktivovali a overili, či sa otvára a zatvára. Toto je jeden z najjednoduchších a najpriamejších dostupných testov. Zdvihnite páku na približne 3 sekundy a potom ju uvoľnite. Mali by ste počuť prúdenie vody alebo pary a potom by sa mal ventil po uvoľnení páčky pevne zatvoriť.

Ak je páka stuhnutá a nič sa nestane, keď ju zdvihnete, vnútorné časti ventilu môžu byť zamrznuté od korózie alebo vodného kameňa. Ak ho zdvihnete, voda vytečie, ale potom ventil pokračuje v kvapkaní po jeho uvoľnení, sedlo je narušené a ventil je teraz netesný. V každom prípade - zaseknutý otvorený alebo zatvorený - ventil musí byť okamžite vymenený. Ventil, ktorý sa neotvorí, nemôže chrániť pred pretlakom. Ventil, ktorý sa nezatvorí, vytvára nepretržité nebezpečenstvo vypúšťania.

Poznámka: Na veľmi starých ventiloch, ktoré neboli nikdy testované, môže vykonanie manuálneho testu niekedy uvoľniť vodný kameň a spôsobiť, že ventil potom začne presakovať. To je vlastne dôkaz, že ventil už bol ohrozený. Namiesto pokusov o opravu ho vymeňte.

3. Vŕzganie ventilov alebo rýchle cyklovanie

Cvakanie opisuje rýchle, opakované otváranie a zatváranie poistného ventilu, ktoré vytvára zvuk podobný guľometu alebo cvakanie. Stáva sa to vtedy, keď sa tlak v systéme pohybuje veľmi blízko k nastavenej hodnote ventilu, čo spôsobuje, že sa ventil opakovane otvára a zatvára. Aj keď samotný ventil v tomto scenári nemusí byť chybný, časté chvenie urýchľuje opotrebenie sedla a spôsobuje rýchlu degradáciu ventilu.

Ventil, ktorý zaznamenal výrazné chvenie, by sa mal skontrolovať a pravdepodobne vymeniť , pretože opakovaný náraz kotúča na sedlo vytvára mikropoškodenie, ktoré bráni správnemu utesneniu. Je tiež potrebné vyriešiť základný problém s tlakom – predimenzovaný ventil vzhľadom na kapacitu systému je bežnou príčinou, rovnako ako nedostatočné riadenie spätného tlaku v priemyselných potrubných systémoch.

4. Viditeľná korózia, hrdza alebo usadeniny minerálov

Skontrolujte teleso ventilu a oblasť okolo výstupu výtlačného potrubia. Biele kriedové usadeniny svedčia o usadzovaní vápnika alebo vodného kameňa z tvrdej vody – silné znamenie, že ventil už nejaký čas plače alebo sa vypúšťa bez toho, aby sa problém riešil. Oranžové alebo hnedé škvrny poukazujú na železnú hrdzu, ktorá narúša integritu sedla ventilu a disku. Zelené usadeniny môžu naznačovať koróziu medi v systémoch s medeným potrubím.

Tieto usadeniny neindikujú len minulé netesnosti – aktívne zhoršujú problém vytváraním drsných, nerovných dosadacích plôch, ktoré bránia čistému uzavretiu ventilu. Akýkoľvek poistný ventil, ktorý vykazuje výraznú vonkajšiu koróziu alebo minerálnu kôru, by sa mal namiesto čistenia vymeniť , keďže vnútorné povrchy sú takmer určite v porovnateľnom alebo horšom stave.

5. Systémový tlak zostáva vysoký napriek prítomnosti ventilu

Ak tlakomer sústavne ukazuje tlak v systéme nad normálnym prevádzkovým rozsahom a poistný ventil sa nevypúšťa, existujú dve vysvetlenia týkajúce sa: systém má samostatný zdroj pretlaku, ktorý by sa mal riešiť, alebo je poistný ventil zatvorený a neotvára sa, keď by mal. Poistný ventil, ktorý sa odmietne otvoriť v podmienkach skutočného pretlaku, je pravdepodobne nebezpečnejší ako ten, ktorý uniká, pretože umožňuje, aby sa tlak ďalej zvyšoval bez uvoľnenia.

Tento scenár je najbežnejší v systémoch, kde bol poistný ventil ponechaný roky netestovaný, čo umožňuje zadretie vnútorných komponentov v dôsledku korózie. Vždy porovnajte hodnoty tlakomeru s menovitými hodnotami ventilu (vyrazené na tele ventilu), aby ste určili, či sa mal ventil aktivovať.

6. Voda alebo vlhkosť okolo základne ventilu alebo závitov

Vlhkosť v okolí závitového spojenia, kde sa ventil zaskrutkuje do kotla, ohrievača vody alebo nádoby, môže naznačovať poruchu závitu, znehodnotený závitový tmel alebo mikroprasknutie samotného telesa ventilu. Toto sa líši od kvapkania z výtlačného potrubia a nemalo by sa s ním zamieňať. Vlhkosť na závitoch telesa ventilu naznačuje, že puzdro ventilu je narušené, čo je spôsob štrukturálnej poruchy.

Nikdy sa nepokúšajte znovu utiahnuť telo bezpečnostného ventilu na tlakovom systéme. Pred akoukoľvek prácou na závitoch ventilu odtlakujte a vypustite systém.

7. Vek nad odporúčanú životnosť

Aj keď poistný ventil nevykazuje žiadny z vyššie uvedených príznakov, vek samotný je legitímnym dôvodom na výmenu. Americká spoločnosť strojných inžinierov (ASME) a ​​väčšina výrobcov ventilov odporúča výmenu bezpečnostných ventilov každých 3 až 5 rokov v obytných aplikáciách. Priemyselné a komerčné bezpečnostné ventily by sa mali každoročne testovať a opätovne certifikovať s výmenou podľa výsledkov kontroly.

Ventil starší ako 10 rokov, ktorý nebol nikdy vymenený ani testovaný, má neznámu spoľahlivosť a na účely plánovania bezpečnosti by sa mal považovať za nefunkčný. Vnútorná degradácia pružiny a korózia sedadla postupujú časom neviditeľne a nemožno ich posúdiť zvonku.

Ako otestovať poistný ventil krok za krokom

Testovanie poistného ventilu sa líši podľa aplikácie. Nasledujúci postup platí pre najbežnejší rezidenčný scenár – poistný ventil T&P na ohrievači vody – ale zásady sa vzťahujú aj na iné aplikácie.

Skôr než začnete

• Uistite sa, že vypúšťacie potrubie vedie vodu bezpečne do podlahového odtoku alebo von – nikdy nie na miesto, kde by obarená voda mohla spôsobiť zranenie
• Pred testovaním starého ventilu majte po ruke náhradný ventil pre prípad, že by sa po aktivácii znovu neusadil
• Noste vhodný ochranný odev – vytekajúca voda môže byť veľmi horúca
• Vyhľadajte tlak a teplotu ventilu na štítku alebo pečiatke na tele ventilu

Postup testu manuálneho zdvihu

1. Nájdite testovaciu páčku na boku ventilu
2. Pevne zdvihnite páku a podržte ju 3 sekundy
3. Počúvajte, či cez potrubie vyteká voda alebo para
4. Uvoľnite páku a sledujte, či sa ventil prestane rýchlo a úplne vypúšťať
5. Počkajte 30 sekúnd a skontrolujte, či výstup z výtlačného potrubia neprestáva kvapkať

Pass: Ventil sa otvoril, keď sa zdvihol, vypustil vodu alebo paru a znovu sa čisto usadil bez kvapkania.

Zlyhanie: Páčka je zaseknutá a nepohybuje sa, nedošlo k žiadnemu výboju alebo ventil po uvoľnení naďalej kvapká.

Tlakové skúšky pre priemyselné a komerčné ventily

Pre priemyselné tlakové poistné ventily na kotloch, kompresoroch alebo tlakových nádobách je štandardnou overovacou metódou skúška na skúšobnej stolici alebo tlaková skúška na mieste. To zahŕňa použitie kalibrovaného zdroja tlaku na vstup ventilu a zdokumentovanie presného tlaku, pri ktorom sa ventil otvára (nazývaný „nastavený tlak“ alebo „tlaková klapka“) a znovu sa usadí. Prijateľná tolerancia je zvyčajne ± 3 % tlaku nastaveného na typovom štítku pre ventily nad 70 psi podľa noriem ASME sekcie VIII.

Ventily, ktoré sa otvárajú o viac ako 3 % pod alebo nad ich menovitý nastavený tlak, sú mimo kalibrácie a musia sa opraviť alebo vymeniť. Dokumentácia testovania bezpečnostného ventilu je regulačnou požiadavkou vo väčšine jurisdikcií pre komerčné a priemyselné tlakové zariadenia.

Porovnanie režimov zlyhania bezpečnostného ventilu

Čo sa stane, ak ignorujete zlý poistný ventil

Dôsledky prevádzky systému s chybným poistným ventilom siahajú od malých škôd na majetku až po katastrofické poruchy s ohrozením ľudského života. Toto nie je prehnané tvrdenie – poruchy tlakových nádob sú zdokumentovanou a študovanou príčinou priemyselných nehôd na celom svete.

Výbuch ohrievača vody

Ohrievač vody v domácnosti bez funkčného poistného ventilu T&P môže zaznamenať explóziu vriacej kvapaliny expandujúcej pary (BLEVE), ak termostat zlyhá v otvorenej polohe a teplota nekontrolovane stúpa. Výsledkom je parou poháňaná explózia schopná spustiť ohrievač vody cez podlahy a stropy, pričom uvoľnená energia zodpovedá niekoľkým paličkám dynamitu. Incidenty BLEVE týkajúce sa ohrievačov vody v domácnostiach sú zriedkavé práve preto, že ventily T&P sú vyžadované kódom – ale každý rok sa vyskytujú prípady, keď boli ventily zámerne odstránené, obídené alebo ponechané v poruchovom stave.

Udalosti pretlaku kotla

Komerčné a priemyselné kotly pracujúce bez správne fungujúcich poistných ventilov podliehajú prísnemu regulačnému dohľadu z dobrého dôvodu. Udalosť pretlaku v systéme kotla môže pretrhnúť potrubie, zničiť výmenníky tepla a spôsobiť štrukturálne poškodenie budovy, v ktorej je systém umiestnený. V aplikáciách parných kotlov je únik prehriatej pary pri vysokom tlaku bezprostredne životu nebezpečný pre kohokoľvek v blízkosti.

Roztrhnutie systému stlačeného vzduchu

Nádrže vzduchového kompresora sú vybavené bezpečnostnými ventilmi, ktoré zabraňujú prasknutiu nádrže v dôsledku pretlaku. Skorodovaný alebo zadretý tlakový poistný ventil na nádrži kompresora, ktorá súčasne trpí poruchou tlakového spínača, vytvára podmienky pre poruchu nádrže. Prasknutie nádrže vzduchového kompresora produkuje šrapnel smrteľnou rýchlosťou a boli zodpovední za viacero úmrtí v dielňach a garážach. Záznamy OSHA každoročne dokumentujú tieto incidenty, väčšinou sa týkajú starých nádrží s poškodenými alebo chýbajúcimi bezpečnostnými ventilmi.

Poškodenie majetku nepretržitým vybíjaním

Aj bez katastrofickej poruchy bezpečnostný ventil, ktorý neustále pláče, spôsobí kumulatívne poškodenie podláh, stien a okolia zariadenia vodou. V oblastiach s tvrdou vodou môžu usadeniny vodného kameňa z vytekajúcej vody poškodiť odtokové potrubia a podlahové nátery. Pokračujúca strata vody tiež zvyšuje náklady na služby a môže umožniť rast plesní v oblastiach so slabým vetraním okolo výtlačného potrubia.

Výmena zlého bezpečnostného ventilu: Čo potrebujete vedieť

Výmena poistného ventilu je jednoduchá mechanická úloha na domácich ohrievačoch vody a malých bojleroch, ale vyžaduje si starostlivú pozornosť prispôsobeniu špecifikácií a správnej technike inštalácie.

Presne priraďte náhradný ventil

Náhradný ventil sa musí zhodovať s pôvodným v troch kritických parametroch:

• Hodnotenie tlaku: Nastavený tlak musí zodpovedať maximálnemu povolenému pracovnému tlaku systému (MAWP) alebo mu musí byť primeraný.
• Teplotné hodnotenie (pre ventily T&P): Musí zodpovedať alebo prekročiť maximálny výstup teploty zariadenia
• BTU alebo prietoková kapacita: Ventil musí byť dimenzovaný tak, aby uvoľnil aspoň toľko energie, koľko dokáže systém generovať – poddimenzované náhradné ventily sú častou chybou
• Veľkosť a typ závitu: Veľkosť závitu NPT musí zodpovedať existujúcemu portu na ohrievači vody alebo nádobe

Pre domáce ohrievače vody sú tieto informácie zvyčajne vyrazené na existujúcom ventile a uvedené v špecifikáciách výrobcu zariadenia. Štandardné ventily T&P pre domáce ohrievače vody sú bežne dimenzované na 150 psi / 210 °F s 3/4-palcovým pripojením NPT a hodnoteniami BTU v rozsahu od 100 000 do 200 000 BTU/h v závislosti od veľkosti nádrže a výkonu ohrievača.

Poznámky k inštalácii

• Pred odstránením starého ventilu vždy vypustite a odtlakujte systém
• Dôkladne vyčistite závitový port a na nové závity ventilu naneste čerstvú PTFE pásku na utesnenie závitu (inštalatérsku pásku).
• Neuťahujte príliš – väčšina výrobcov špecifikuje krútiaci moment v rozsahu 15 až 30 ft-lb; prílišné utiahnutie môže prasknúť telo ventilu
• Uistite sa, že je vypúšťacie potrubie správne nainštalované – musí končiť na bezpečnom mieste, musí byť naklonené nadol, aby sa umožnilo odvodnenie, a nesmie byť zakryté alebo upchaté
• Po opätovnom natlakovaní vykonajte manuálny test zdvihu, aby ste sa uistili, že sa nový ventil správne otvára a znovu zasúva
• Označte ventil dátumom inštalácie pre budúce použitie

V mnohých jurisdikciách musí výmenu poistného ventilu na komerčných alebo priemyselných tlakových zariadeniach vykonávať licencovaný technik alebo inšpektor kotlov. Pred pokusom o túto prácu v komerčnom prostredí skontrolujte miestne kódy.

Náklady na výmenu

Rezidenčný poistný ventil T&P zvyčajne stojí medzi 10 a 40 USD za samotnú časť. Licencovaný inštalatér vykonávajúci výmenu bude zvyčajne účtovať 100 až 300 USD vrátane práce v závislosti od umiestnenia a dostupnosti ohrievača vody. Priemyselné bezpečnostné ventily sa enormne líšia v cene - základný pružinový tlakový poistný ventil certifikovaný podľa ASME pre priemyselné služby sa môže pohybovať od 50 do niekoľkých tisíc dolárov v závislosti od veľkosti, tlaku a materiálu konštrukcie. Vzhľadom na dôsledok zlyhania je to jedno z najmenej nákladovo opodstatnených miest na odloženie údržby v akomkoľvek mechanickom systéme.

Ako často by sa mali bezpečnostné ventily kontrolovať a vymieňať

Frekvencia kontrol a výmeny závisí vo veľkej miere od aplikácie, prevádzkového prostredia a regulačného rámca, ktorým sa zariadenie riadi.

V prostredí s vysokou koróziou – vrátane systémov používajúcich agresívne chemikálie, vodu s vysokým obsahom chlóru alebo vzduch s vysokou vlhkosťou – by sa intervaly kontrol mali skrátiť a vizuálne kontroly by sa mali vykonávať minimálne štvrťročne. Skutočný stav ventilu v čase kontroly by mal mať vždy prednosť pred harmonogramom výmeny podľa kalendára. Ventil, ktorý po dvoch rokoch vykazuje známky korózie, by sa mal vymeniť po dvoch rokoch, nie odložiť na päťročný plán.

Často zmätené problémy: Keď to nie je poistný ventil

Nie každý symptóm súvisiaci s tlakom poukazuje priamo na samotný poistný ventil. Pochopenie toho, čo ešte môže spôsobiť podobné príznaky, vám pomôže vyhnúť sa zbytočným výmenám a zaistí vyriešenie skutočného problému.

Tepelná expanzia v uzavretých systémoch

V domoch s redukčným ventilom (PRV) na prívode vody sa vodný systém účinne uzavrie – expandujúca voda ohriata v nádrži nemá kam ísť, okrem zvýšenia tlaku. Ak nie je nainštalovaná žiadna expanzná nádrž, poistný ventil T&P sa bude pravidelne otvárať, aby uvoľnil tento tepelný expanzný tlak, čo spôsobí prerušované kvapkanie, ktoré vyzerá ako porucha ventilu. V tomto scenári poistný ventil funguje správne – opravou je inštalácia tepelnej expanznej nádoby, nie výmena poistného ventilu.

Nadmerný prívodný tlak

Tlak mestského vodovodu nad 80 psi je v niektorých oblastiach bežný a môže spôsobiť slzenie ventilu T&P, ak sa priblíži k menovitému nastavenému tlaku ventilu. Riešením je nastavenie alebo výmena vstupného redukčného ventilu, nie samotného ventilu T&P. Skontrolujte svoj prívodný tlak na vonkajšej hadici pomocou jednoduchého meradla - sú k dispozícii za menej ako 15 dolárov v každom železiarstve.

Kondenzácia na studených potrubiach

Vo vlhkom prostredí môže kondenzácia na prívodných potrubiach studenej vody v blízkosti ohrievača vody vytvárať na podlahe kaluže, ktoré sa mylne považujú za vypúšťanie ventilu. Po určitom čase prevádzky ohrievača sa dotknite výtlačného potrubia – ak je mokré, ale voda je studená a samotné potrubie je studené, pravdepodobne máte dočinenia s kondenzáciou a nie s vypúšťaním ventilu.

Chybný tlakomer

V priemyselných a komerčných systémoch môže byť samotný tlakomer zobrazujúci zvýšené hodnoty chybný a nie skutočne vysoký. Pred odsúdením bezpečnostného ventilu za to, že sa neotvoril pri zdanlivom pretlaku, overte údaj na meradle pomocou druhého, kalibrovaného meradla. Tlakomery sú opotrebované položky, ktoré si tiež vyžadujú pravidelnú rekalibráciu a výmenu.

Zhrnutie: Najrýchlejší spôsob, ako posúdiť váš poistný ventil

Ak hľadáte rýchly kontrolný zoznam, ktorý by ste si mali hneď prejsť, tu je priama postupnosť hodnotenia:

1. Pozri: Nekvapká, vlhkosť, vodný kameň alebo hrdza alebo okolo tela ventilu a výtlačného potrubia? Ak áno – skontrolujte ďalej alebo vymeňte.
2. Počúvaj: Ozýva sa pri bežnej prevádzke nejaké chvenie, syčanie alebo cvakanie z ventilu? Ak áno – skontrolujte a pravdepodobne vymeňte.
3. Test: Vykonajte manuálny test zdvihu. Otvára sa voľne a zasúva čisto? Ak nie - vymeňte.
4. dátum: Kedy bol naposledy vymenený? Ak je to viac ako 5 rokov alebo nie je známe, vymeňte ho proaktívne.
5. Kontrola tlaku: Je tlak v systéme trvalo v normálnom prevádzkovom rozsahu pre vaše zariadenie? Ak nie – najskôr vyriešte problém s tlakom v systéme a potom prehodnoťte ventil.

Poistný ventil je malý, lacný komponent vzhľadom na zariadenie, ktoré chráni, a na následky jeho zlyhania. Ak máte pochybnosti, vymeňte ho. Náklady na nový ventil sú triviálne v porovnaní s potenciálnymi nákladmi – finančnými a inými – prevádzkou bez fungujúceho ventilu.
